Professionelles Trimmsystem für Boote bis 18 m. Das Zipwake 300S PRO Integrator kombiniert schnelle lineare Interzeptoren mit zentraler IM-S PRO-Steuerung, reduziert Rollen und Stampfen in Echtzeit und verbessert Stabilität sowie Kraftstoffeffizienz. Lesen Sie mehr.
Das Zipwake Series 300S PRO Integrator Module Straight Kitbox Trimsystem ist eine professionelle Trimm- und Stabilisierungslösung, die für schnelle und anspruchsvolle Boote bis zu 18 m (≈ 60 ft) Länge entwickelt wurde. Als Teil der S PRO-Serie bietet es im Vergleich zur Standard-S-Serie eine höhere Leistung durch schnellere Servoreaktion, robustere Komponenten und eine erhöhte Haltbarkeit für den Dauerbetrieb.
Im Gegensatz zu herkömmlichen Systemen mit Bedienfeld integriert dieses Modell das Zipwake Integrator Module (IM-S PRO), das eine zentrale Steuerung mehrerer Zipwake-Systeme oder Interzeptoren über eine einzige, benutzerfreundliche Schnittstelle ermöglicht. Es verbindet sich nahtlos mit Multifunktionsdisplays (MFDs) und Smart-Geräten, wodurch es ideal für Schiffe mit komplexeren Installationen oder mehreren Motoren ist.
Mit automatischer Echtzeitregelung von Trimm und Rollen optimiert das 300S PRO Integrator Straight Kit die Leistung, verbessert den Komfort und reduziert den Kraftstoffverbrauch. Sein kompaktes, wasserdichtes und modulares Design sorgt für eine einfache Installation und eine flexible Systemerweiterung.
Zentrale Steuerung: Das Integrator Module ermöglicht die nahtlose Verbindung zu mehreren Zipwake-Einheiten und MFDs.
Professionelle Leistung: Entwickelt für den anspruchsvollen Einsatz auf schnellen Freizeit- und Berufsschiffen.
Ultraschnelle Servoreaktion: Hochgeschwindigkeitsaktuatoren sorgen für sofortige Trimmkorrekturen bei Wellen oder Laständerungen.
Automatische Stabilisierung: Kontinuierliche Anpassung von Trimm und Rollen für optimalen Komfort und Effizienz.
Kraftstoffersparnis: Reduziert den Widerstand und verbessert die hydrodynamische Leistung.
Kompaktes gerades Design: Ideal für Spiegel mit begrenztem Platzbedarf und linearer Hebewirkung.
Drahtlose Konfiguration: Überwachung und Updates über die Zipwake-App auf Smart-Geräten.
Langlebig und wasserdicht: IP68-zertifizierte Interzeptoren und IP67-zertifizierte Elektronik für zuverlässigen Betrieb.

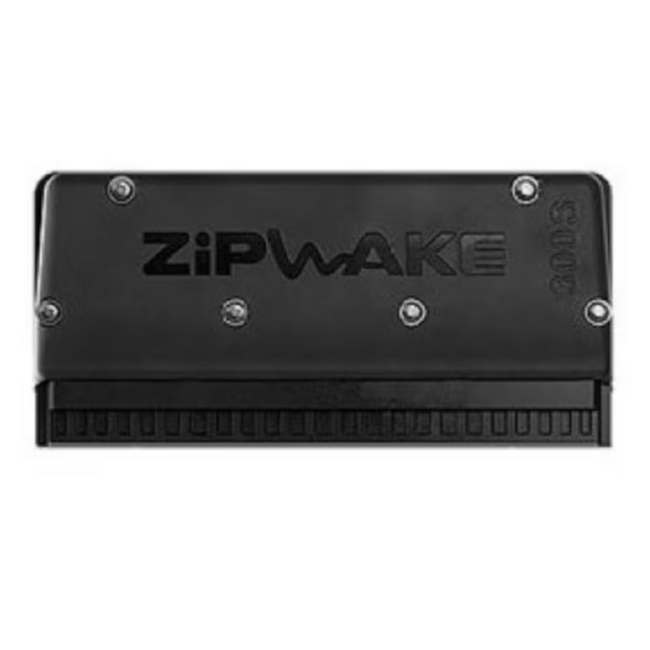

Gerade Interzeptoren (IT300-S PRO)
Zwei 300 mm lange, gerade Interzeptoren mit bürstenloser Servotechnologie, die eine schnelle und präzise Trimmsteuerung bieten. Ihr kompaktes Design sorgt für effiziente Leistung auch bei hohen Geschwindigkeiten und eignet sich ideal für Gleitboote.

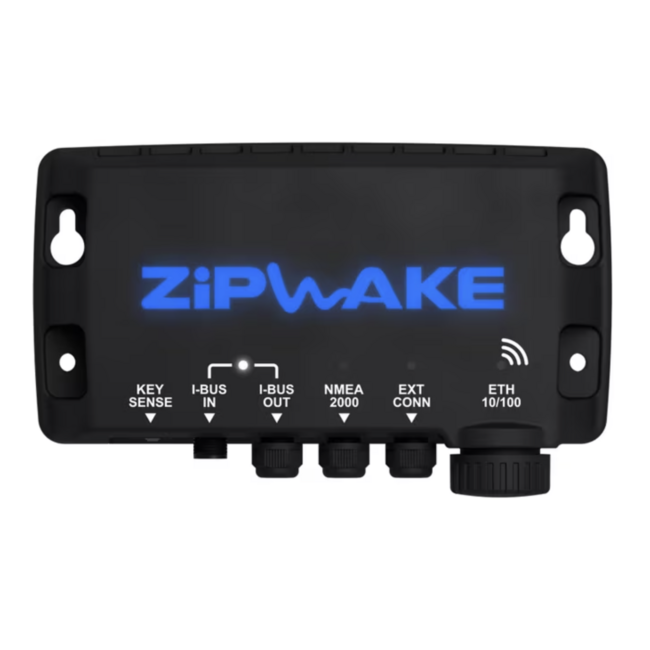

Integrator Module (IM-S PRO)
Kompaktes, wasserdichtes Modul, das das herkömmliche Bedienfeld ersetzt. Es vernetzt mehrere Interzeptoren oder Systeme über ein einziges Kommunikationsnetzwerk und ermöglicht drahtlose Steuerung und Updates über Smartphones oder Tablets. Vollständig kompatibel mit NMEA 2000 und MFD-Schnittstellen.

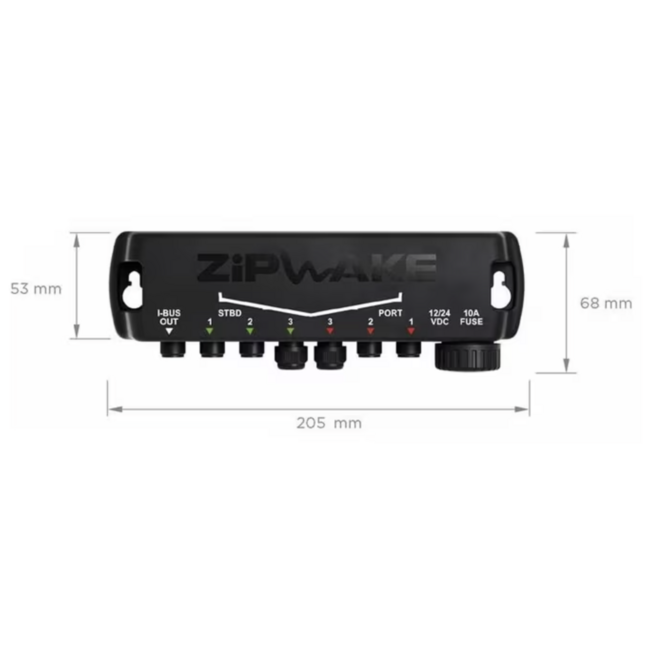

Verteilereinheit PRO (DU-S PRO)
Versorgt bis zu sechs Interzeptoren mit Strom und Daten. Wasserdicht, ölbeständig und zündgeschützt, mit integrierten Sicherungen und 4 m Stromkabel. Ideal für den sicheren Einbau im Maschinenraum oder unter Deck.
Interzeptortyp: Gerade
Interzeptorlänge: 300 mm (11,8 in)
Hubweg: 30 mm (1,2 in)
Stellgeschwindigkeit: 20 mm/s
Maximale Schiffsgeschwindigkeit: Bis 60 Knoten (≈ 110 km/h)
Schiffslänge: Bis 18 m (≈ 60 ft)
Spannungsbereich: 12 – 32 V DC
Leistungsaufnahme: Ca. 25 W max.
Schutzklasse: IP68 (Interzeptoren), IP67 (DU & IM Module)
Servotyp: Bürstenlos, eintauchfähig
Steckertyp: M12, 5-polig
Kabellänge: 3 m Standard (erweiterbar)
Betriebstemperatur: 0 °C bis +40 °C (32 °F – 104 °F)
Lagertemperatur: –40 °C bis +90 °C (–40 °F – 194 °F)
Kitbox-Gewicht: ≈ 12 kg (26 lb)

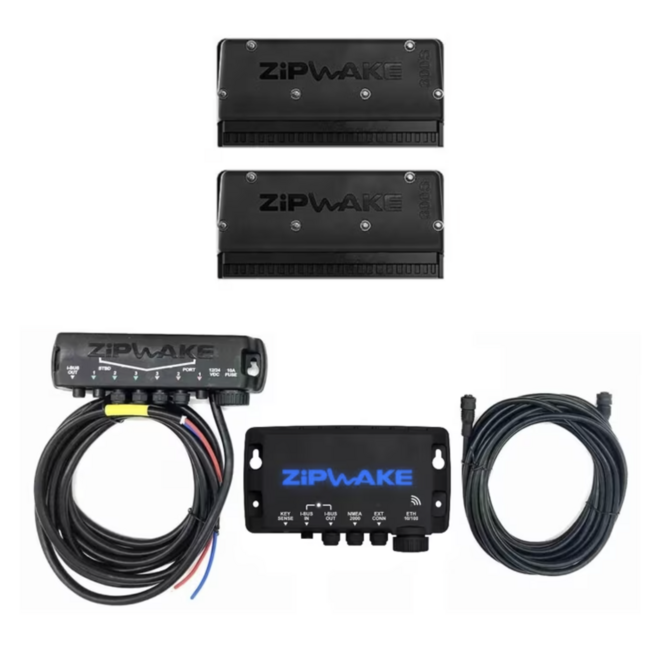

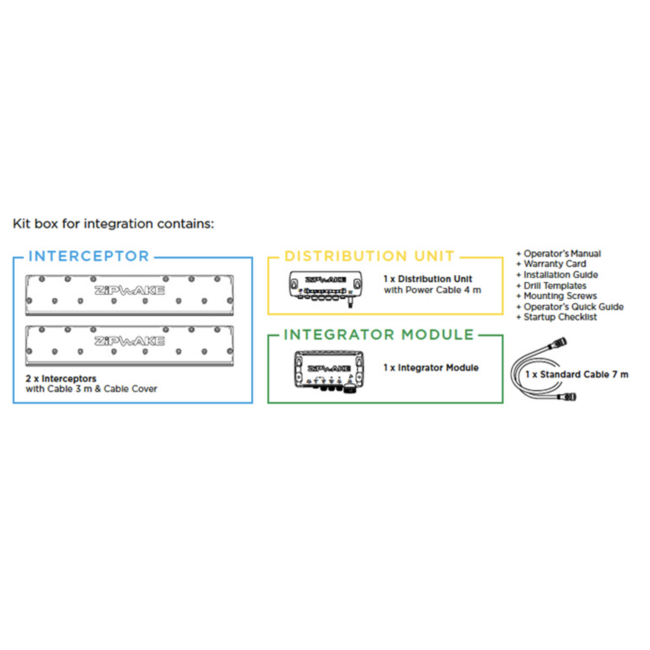

2 × Gerade Interzeptoren (300 mm) mit 3 m Kabeln und Montageplatten
1 × Verteilereinheit PRO (DU-S PRO) mit 4 m Stromkabel
1 × Integrator Module (IM-S PRO)
1 × Standard-Verlängerungskabel
Bedienungsanleitung
Installationshandbuch
Bohrschablonen
Montageschrauben
Kurzanleitung
Garantiekarte
INSTALLATIONSHINWEISE
Das Integrator Module kann flexibel hinter dem Steuerstand, auf der Flybridge oder im Maschinenraum montiert werden. Seine kompakte Größe und das wasserdichte Design erleichtern die Installation, während standardisierte Ethernet-Steckverbinder eine einfache Integration mit MFDs ermöglichen. Die Interzeptoren sollten bündig mit dem Spiegel montiert werden, um optimalen Wasserfluss und Effizienz zu gewährleisten. Eine korrekte Abdichtung der Kabeldurchführungen ist erforderlich, um die IP-Schutzklasse zu erhalten.
