Zipwake Series 1000E PRO Integrator Module Gerade Kitbox Trimsystem

Das Zipwake Series 1000E PRO Integrator Module Gerade Kitbox Trimsystem ist eine professionelle Trimmkontrolllösung, entwickelt für Schiffe bis 30 m (100 ft) und Geschwindigkeiten bis 110 km/h (≈60 Knoten). Als Teil der E PRO Serie bietet es im Vergleich zur Standard-Serie E stärkere Interzeptoren, einen längeren Hub von 60 mm, Doppel-Servoaktuatoren und das fortschrittliche Integrator Module PRO, das nahtlose Konnektivität und zentrale Steuerung ermöglicht.

Mit seinen 1000 mm langen geraden Interzeptoren liefert das System maximale Hubkraft und Stabilität für große Rümpfe. Rollen und Stampfen werden in Echtzeit minimiert, die Effizienz wird gesteigert und der Komfort an Bord verbessert.

MERKMALE

• Zentrale Steuerung: Integrator Module PRO verbindet mehrere Systeme mit MFDs, NMEA 2000 und Smart-Geräten.
• Professionelle Ausführung: Für Dauerbetrieb und anspruchsvolle Bedingungen.
• Automatische Stabilisierung: Echtzeitkorrektur von Rollen und Stampfen mit GPS, Gyro und 3D-Sensoren.
• E PRO Vorteile: Stärkere Bauweise, Doppel-Servoaktuatoren, 60 mm Hubweg.
• Kraftstoffeffizienz: Reduzierter Widerstand senkt den Verbrauch.
• Erweiterbar: Bis zu 6 Interzeptoren pro DU-E PRO ohne zusätzliche Anschlüsse.

HAUPTKOMPONENTEN

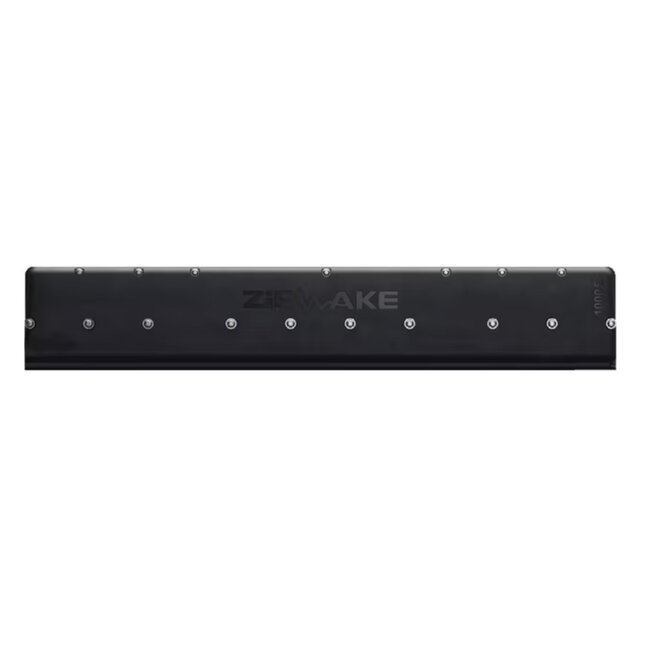

Gerade Interzeptoren (IT1000-E PRO Straight)

Zwei 1000 mm lange Interzeptoren mit Doppel-Servoaktuatoren, robust, stoßfest und vollständig eintauchbar.

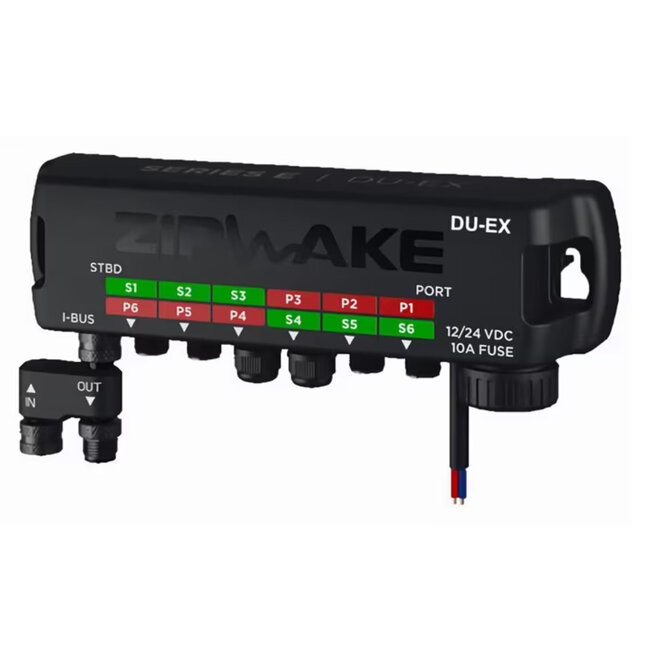

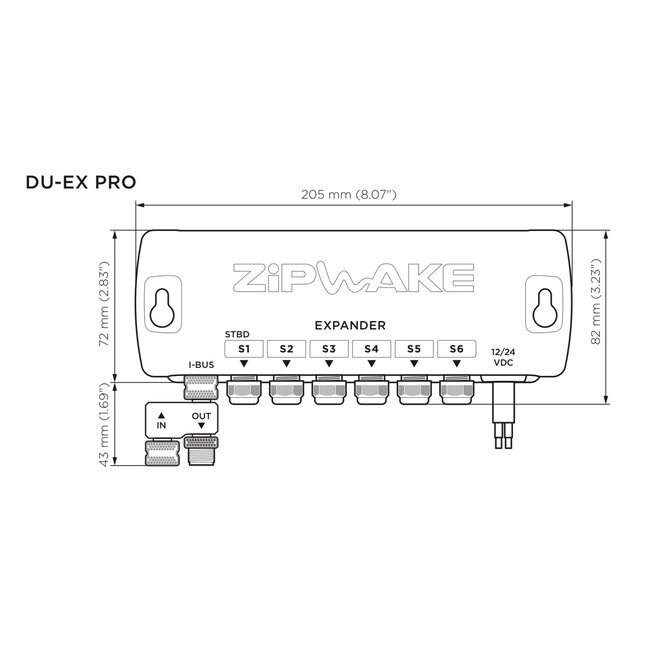

Verteilereinheit PRO (DU-E PRO)

Wasserdichte, ölbeständige und zündgeschützte Einheit zur Versorgung und Steuerung von bis zu 6 Interzeptoren. Inklusive 4 m Stromkabel.

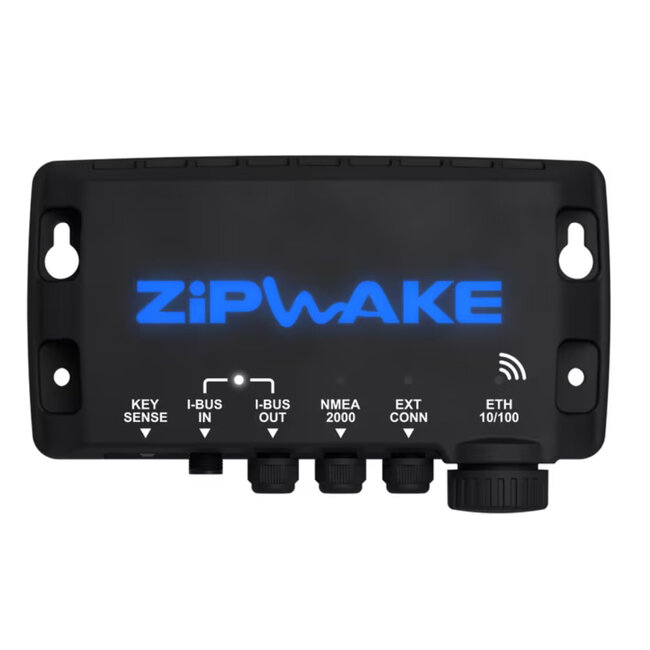

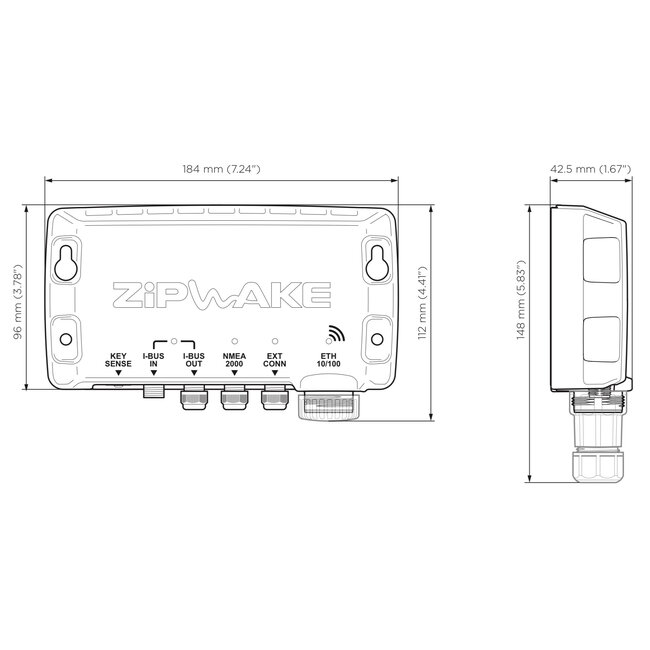

Integrator Module PRO (IM-E PRO)

Zentrale Steuereinheit, verbindet das System mit MFDs, NMEA 2000 Netzwerken und Smart-Geräten. Drahtlose Konfiguration und Updates über die Zipwake-App möglich.

SPEZIFIKATIONEN

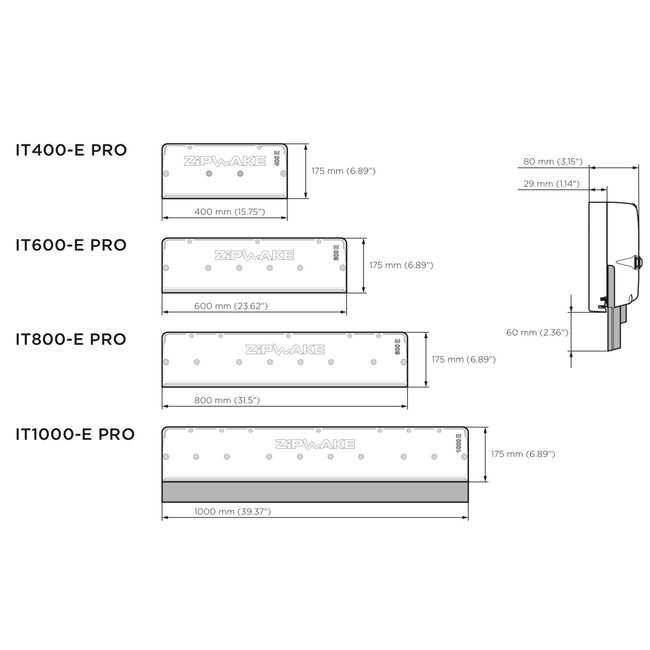

• Interzeptorlänge: 1000 mm (39,4 in).
• Typ: Gerade.
• Hubweg: 60 mm (2,4 in).
• Geschwindigkeit: 40 mm/s.
• Maximale Schiffsgeschwindigkeit: Bis 60 Knoten (≈110 km/h).
• Schiffslänge: Bis 30 m (100 ft).
• Spannung: 12–32 V DC.
• Leistungsaufnahme: Ca. 50 W max.
• Schutzklasse: IP68 (Interzeptoren), IP67 (DU-E PRO, IM-E PRO).
• Servo-Typ: Doppel-Servo, bürstenlos.
• Konnektivität:NMEA 2000, CAN-Bus, drahtlos (App).
• Kabellänge: 3 m Standard (verlängerbar).
• Betriebstemperatur: 0 °C bis +40 °C.
• Lagertemperatur: –40 °C bis +90 °C.
• Gewicht: Ca. 25–28 kg.

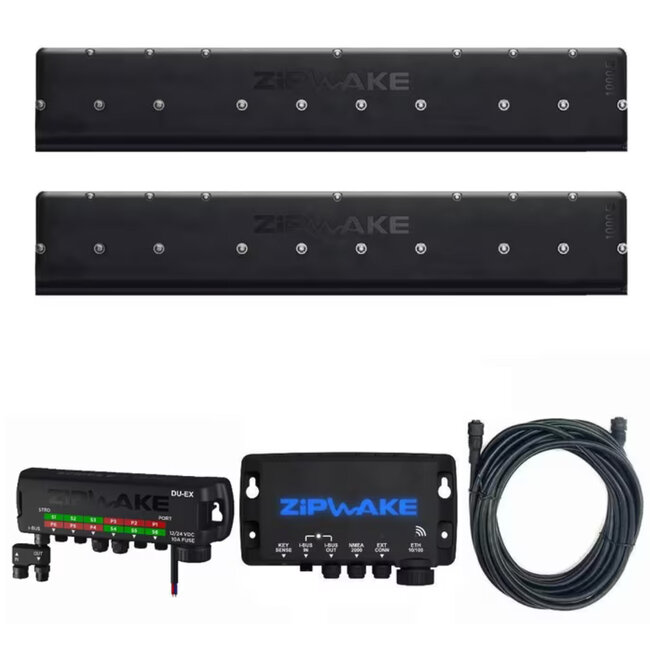

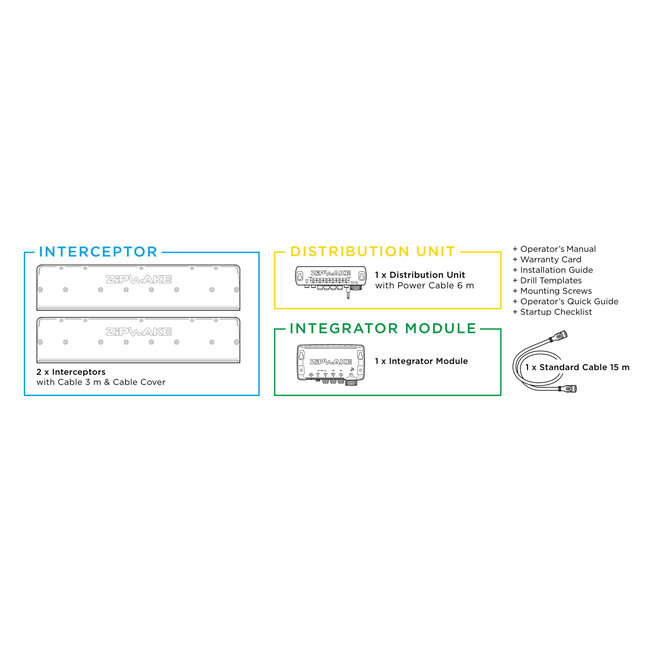

INHALT DES KITS

• 2 × Gerade Interzeptoren (1000 mm) mit 3 m Kabeln und Montageplatten.
• 1 × Verteilereinheit PRO (DU-E PRO) mit 4 m Stromkabel.
• 1 × Integrator Module PRO (IM-E PRO).
• 1 × Verlängerungskabel.
• Bedienungsanleitung.
• Installationshandbuch.
• Bohrschablonen.
• Montageschrauben.
• Kurzanleitung.
• Garantiekarte.

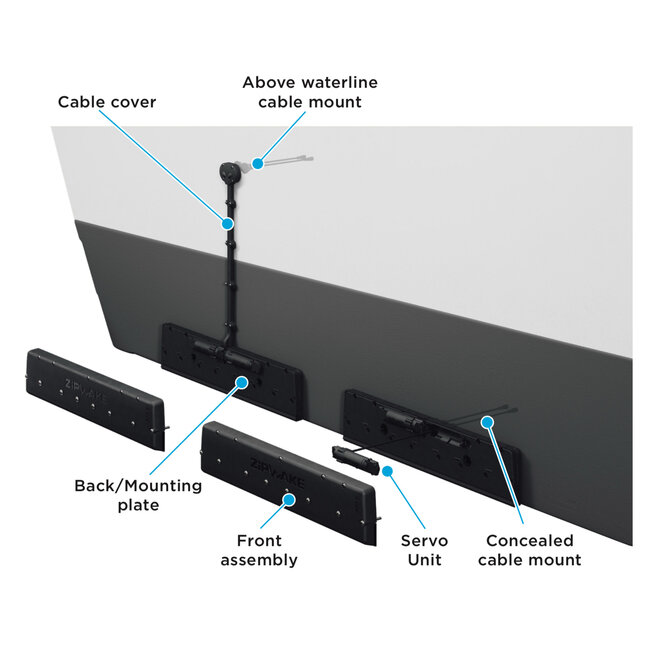

INSTALLATIONSHINWEISE

Die großen 1000-mm-Interzeptoren erfordern sorgfältige Planung der Spiegelmontage. Verwenden Sie die mitgelieferten Bohrschablonen für präzise Ausrichtung und stellen Sie eine wasserdichte Kabeldurchführung sicher. Die DU-E PRO wird im Maschinenraum oder einem trockenen Fach montiert, während das IM-E PRO hinter dem Armaturenbrett oder in einem Technikraum installiert werden kann.

BROSCHÜRE

• Zipwake Serie E PRO Produktspezifikationen
• Zipwake Serie E PRO Installationsanleitung
• Zipwake Video Funktionsweise
