Zipwake Series 750S Integrator Module Gerade Kitbox Trimsystem

Das Zipwake Series S 750S Integrator Module Gerade Kitbox Trimsystem ist eine fortschrittliche dynamische Trimmkontrolllösung für Schiffe bis 15,5 m (50 ft) und Geschwindigkeiten bis 110 km/h (≈60 Knoten). Im Vergleich zu herkömmlichen Trimmklappensystemen bietet die Series S eine 5–10-mal schnellere Reaktion, bessere Hubkraft und eine vereinfachte Installation. Dieses Modell umfasst 750 mm lange gerade Interzeptoren, die eine höhere Hubkraft für größere oder hecklastige Boote liefern und gleichzeitig präzise Pitch- und Rollkorrekturen ermöglichen.

Das Kit kombiniert leistungsstarke Interzeptoren mit dem Integrator Module (IM-S) und einer robusten Verteilereinheit und ermöglicht eine nahtlose Integration in Multifunktionsdisplays (MFDs) und Smart-Geräte. Mit der drahtlosen Steuerung über die Zipwake-App erlaubt das System Konfiguration, Überwachung und Updates direkt über Smartphones oder Tablets. Der vollautomatische Betrieb verbessert Stabilität, Sicherheit und Kraftstoffeffizienz und sorgt für ein aufgeräumtes Dashboard.

MERKMALE

• Automatische Stabilisierung: Echtzeitkorrektur von Pitch und Roll mit integriertem GPS, Gyro und Beschleunigungssensoren.
• Gerade Interzeptoren: 750 mm lange Interzeptoren bieten erhöhte Hubkraft für größere oder hecklastige Schiffe.
• Integrator Module (IM-S): Ermöglicht nahtlose Integration mit MFDs, CAN-Bus-Systemen und drahtlosen Geräten.
• Hohe Reaktionsgeschwindigkeit: 60 mm Hub und schnelle Stellgeschwindigkeit für sofortige Korrekturen.
• Kraftstoffeffizienz: Optimierter Trimmwinkel reduziert Widerstand und Verbrauch.
• Systemerweiterung: Unterstützt bis zu sechs Series S Interzeptoren pro Verteilereinheit.
• Robuste Bauweise: Wasserdicht, ölbeständig und zündgeschützt.
• Benutzerfreundlich: Drahtlose Steuerung und optional bis zu drei zusätzliche Bedienfelder.
• Updatefähige Software: Updates über App oder Website verfügbar.

HAUPTKOMPONENTEN

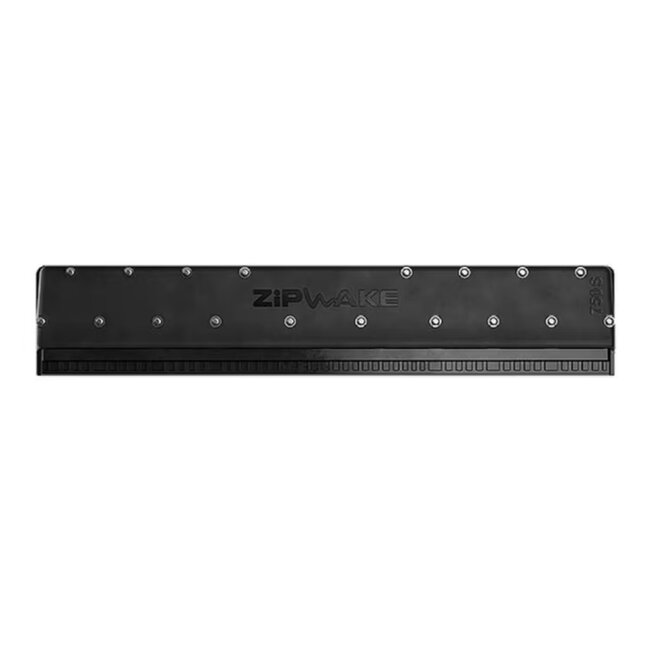

Gerade Interzeptoren (IT750-S Straight)

Zwei 750 mm lange Interzeptoren mit schnellen Einzelservoantrieben. Entwickelt für präzise Stabilisierung bei Sport- und halbgewerblichen Booten, bieten sie überlegene Hubkraft und schnelle Korrektur von Roll- und Nickbewegungen.

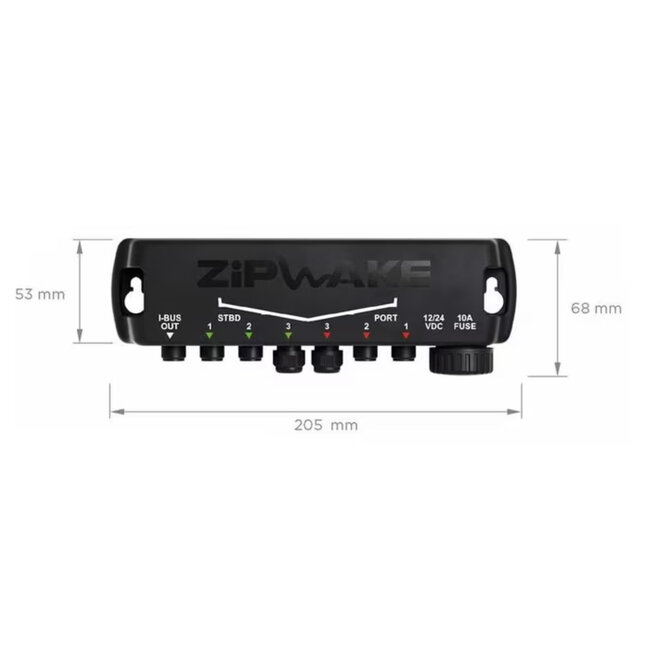

Verteilereinheit (DU-S)

Versorgt und verbindet alle Systemkomponenten. Wasserdicht, ölbeständig und zündgeschützt für die sichere Installation unter Deck. Inklusive 4 m Stromkabel und integriertem Schutz. Unterstützt bis zu sechs Interzeptoren.

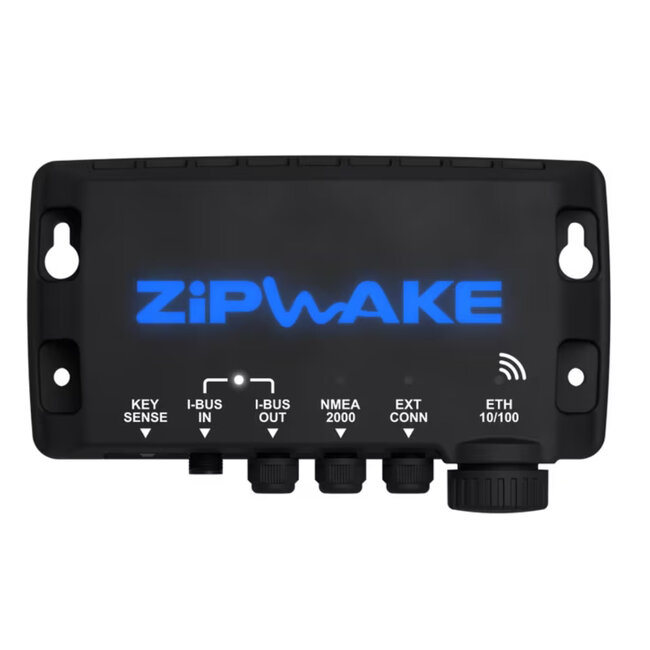

Integrator Module (IM-S)

Kompaktes, wasserdichtes Modul, das das Zipwake-System mit MFDs und drahtlosen Geräten integriert. Ausgestattet mit RGB-LED-Statusanzeigen, CAN-Bus-Schnittstelle und kabelloser Konnektivität. Ermöglicht Echtzeitüberwachung, Steuerung und Updates über die Zipwake-App.

SPEZIFIKATIONEN

• Interzeptorlänge: 750 mm (29,5 in).
• Typ: Gerade.
• Hub: 60 mm (2,4 in).
• Stellgeschwindigkeit: 30 mm/s.
• Maximale Geschwindigkeit: Bis 60 Knoten (≈110 km/h).
• Schiffslänge: Bis 15,5 m (50 ft).
• Spannung: 12–32 V DC.
• Leistungsaufnahme: Ca. 25 W max.
• Schutzklasse: IP68 (Interzeptoren), IP67 (DU-S, IM-S).
• Servo: Einzelner bürstenloser Servo.
• Konnektivität: NMEA 2000, CAN-Bus, kabellos über Zipwake-App.
• Kabellänge: 3 m Standard (verlängerbar).
• Betriebstemperatur: 0 °C bis +40 °C.
• Lagertemperatur: –40 °C bis +90 °C.
• Kitbox Gewicht: Ca. 20–22 kg.

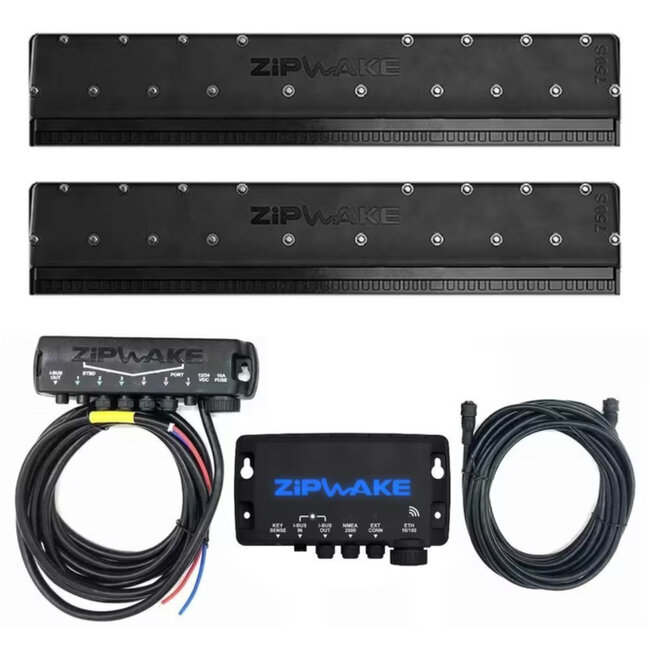

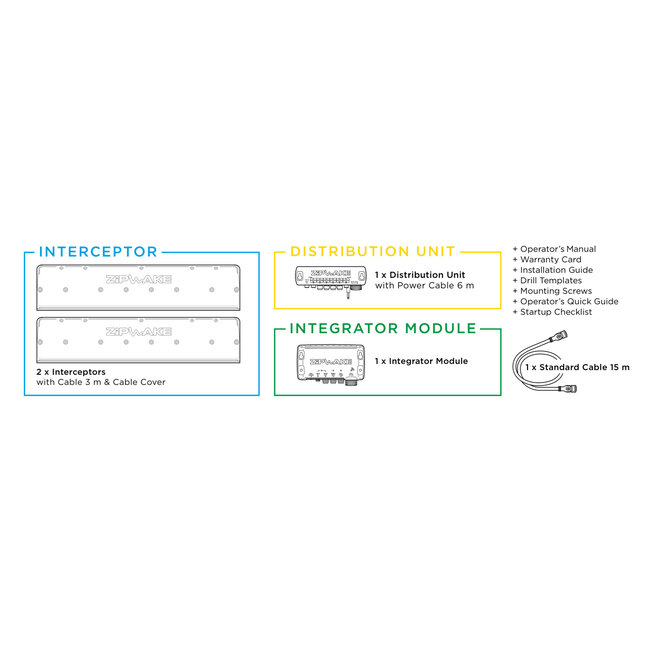

INHALT DES KITS

• 2 × Gerade Interzeptoren (750 mm) mit 3 m Kabeln und Montageplatten.
• 1 × Verteilereinheit S (DU-S) mit 4 m Stromkabel.
• 1 × Integrator Module (IM-S).
• 1 × Verlängerungskabel.
• Bedienungsanleitung.
• Installationshandbuch.
• Bohrschablonen.
• Montageschrauben.
• Kurzanleitung.
• Garantiekarte.

INSTALLATIONSHINWEISE

Die 750 mm Interzeptoren sollten symmetrisch am Spiegel montiert werden, wobei die mitgelieferten Bohrschablonen für präzise Ausrichtung genutzt werden. Aufgrund ihrer größeren Größe ist sicherzustellen, dass genügend ebene Montagefläche vorhanden ist. Die Verteilereinheit sollte in einem trockenen, zugänglichen Bereich (z. B. Maschinenraum) installiert werden, mit Platz für Kabelzuführung. Falls Kabel unter der Wasserlinie geführt werden, sind wasserdichte Dichtungen erforderlich. Das IM-S kann hinter dem Armaturenbrett, auf der Flybridge oder im Maschinenraum montiert werden und benötigt nur ein einziges Ethernet-Kabel zum MFD. Vor der Installation ist sicherzustellen, dass ausreichend Freiraum für den 60 mm Hub der Klingen vorhanden ist.
