Zipwake Series 600E Gerade Kitbox Trimsystem

Das Zipwake Series E 600E Gerade Kitbox Trimsystem ist eine leistungsstarke dynamische Trimmkontrolllösung für Schiffe bis 30 m (100 ft) und Geschwindigkeiten bis 110 km/h (≈60 Knoten). Im Vergleich zur Series S bietet die Series E eine schnellere Reaktion, größere Hubkraft und verbesserte Haltbarkeit und ist damit die bevorzugte Wahl für größere und anspruchsvollere Schiffe. Dieses Modell verfügt über 600 mm lange gerade Interzeptoren, die kraftvollen Auftrieb und präzise Stabilisierung für Gleit- und Halbgleiterrümpfe bieten.

Mit vollautomatischer Funktion minimiert das System kontinuierlich Rollen, Stampfen und Wellenwiderstand und verbessert so die Kraftstoffeffizienz, den Komfort an Bord und die Sicherheit der Navigation. Die 600E Gerade Kitbox kombiniert schnell reagierende Interzeptoren mit einer robusten Verteilereinheit und einem intuitiven Bedienfeld mit integriertem GPS, Gyro und 3D-Beschleunigungssensoren. Dank NMEA 2000-Konnektivität und modularer Skalierbarkeit bietet es eine zuverlässige und flexible Lösung für professionelle und Freizeitschiffe.

MERKMALE

• Automatische Stabilisierung: Echtzeitkorrektur von Pitch und Roll mit GPS, Gyro und Beschleunigungssensoren.
• Gerades Interzeptor-Design: 600 mm lange Interzeptoren für effizienten Auftrieb und präzise Stabilisierung.
• Hohe Leistung: 60 mm Hub und 40 mm/s Stellgeschwindigkeit.
• Bedienfeld (CP-E): Farbdisplay, bei Sonnenlicht ablesbar, mit zwei Drehreglern für manuelle und automatische Bedienung.
• Kraftstoffeffizienz: Optimierter Trimmwinkel reduziert Widerstand und Verbrauch.
• Systemerweiterung: Unterstützt bis zu sechs Interzeptoren pro Verteilereinheit.
• Robuste Konstruktion: Wasserdicht, ölbeständig und zündgeschützt.
• Nahtlose Konnektivität: NMEA 2000-Kompatibilität.
• Updatefähige Software: Updates über die Zipwake-Website.

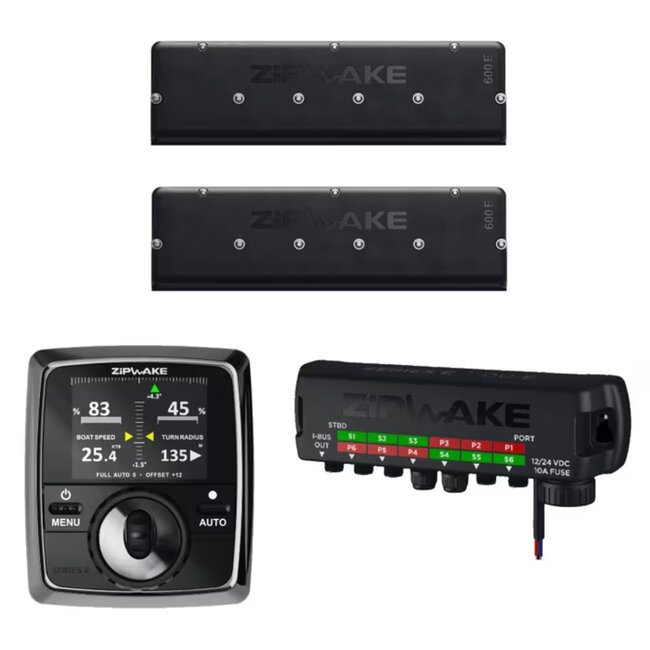

HAUPTKOMPONENTEN

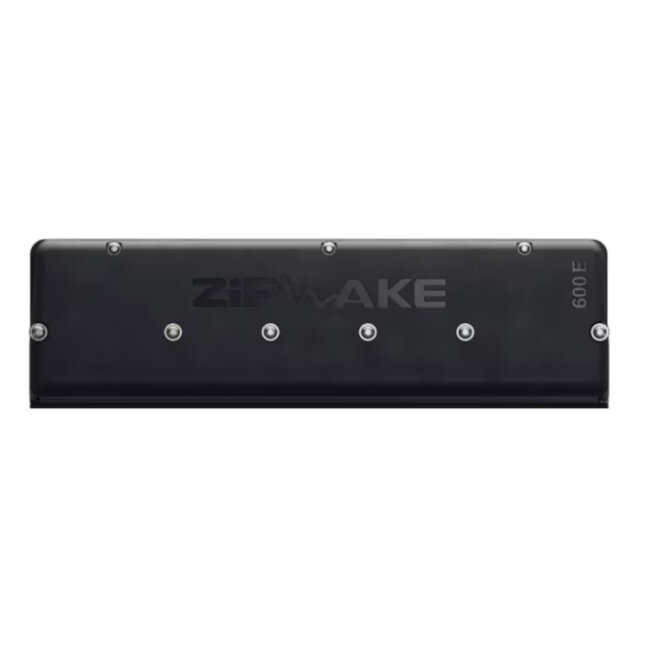

Gerade Interzeptoren (IT600-E Straight)

Zwei 600 mm lange Interzeptoren mit doppelt wirkenden Servoantrieben. Entwickelt für den Dauereinsatz unter anspruchsvollen Bedingungen, liefern sie starke Hubkraft und präzise Stabilisierung bis zu 60 Knoten.

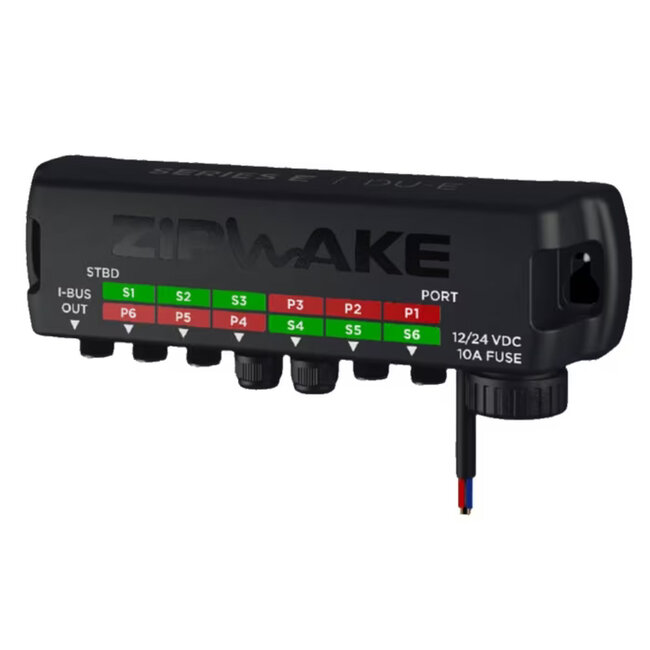

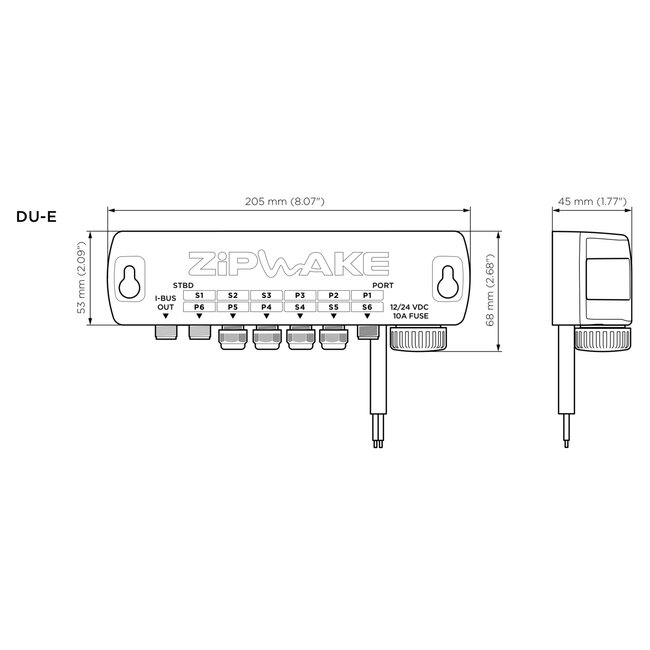

Verteilereinheit (DU-E)

Versorgt das System mit Strom und Konnektivität. Robuste, wasserdichte, ölbeständige und zündgeschützte Bauweise, geeignet für Installation unter Deck. Inklusive 4 m Stromkabel und integriertem Schutz. Unterstützt bis zu sechs Interzeptoren.

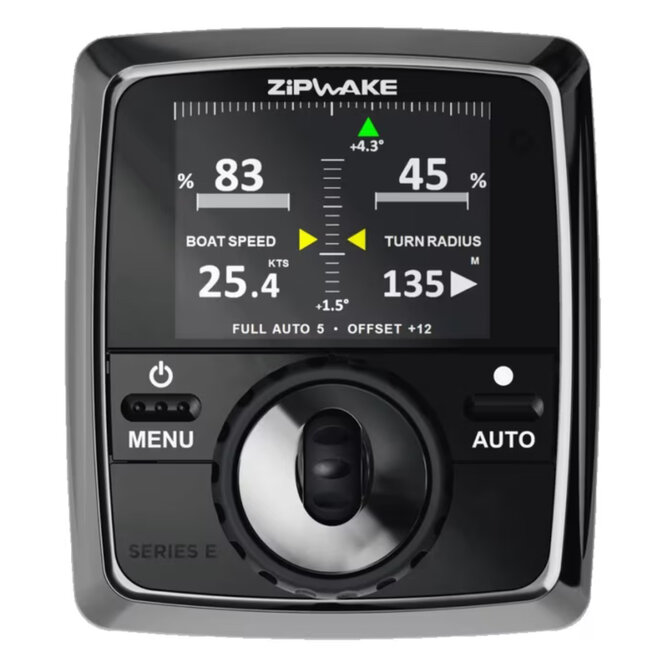

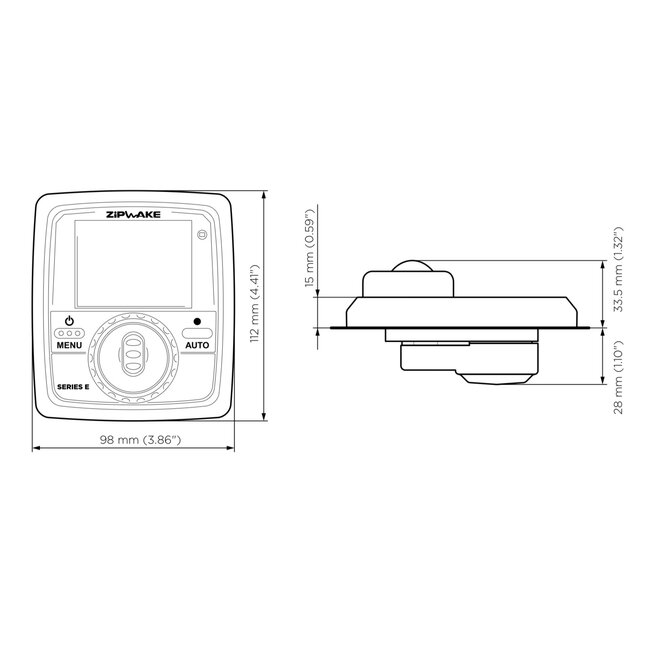

Bedienfeld (CP-E)

2,8”-Farbdisplay, sonnenlichtlesbar, mit großen, intuitiven Bedienelementen. Bietet automatische Stabilisierung und manuelle Trimmsteuerung mit Echtzeitdaten wie Geschwindigkeit, Pitch, Roll und Interzeptor-Positionen.

SPEZIFIKATIONEN

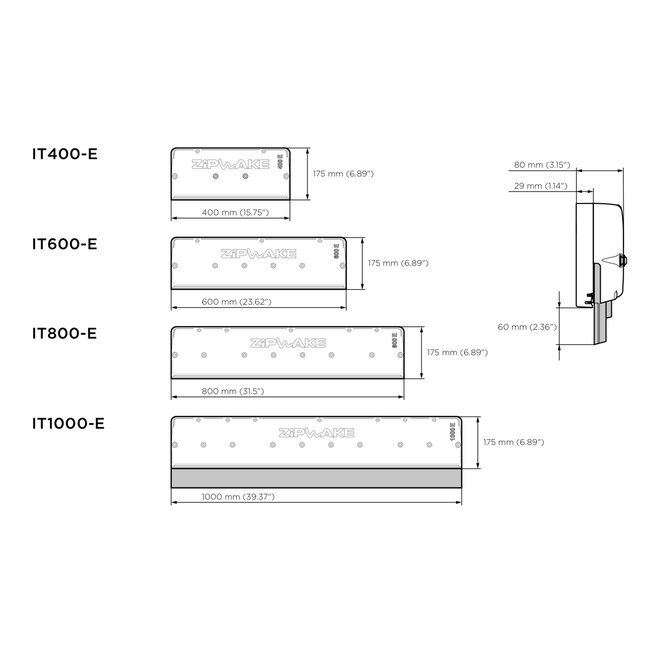

• Interzeptorlänge: 600 mm (23,6 in).
• Typ: Gerade.
• Hub: 60 mm (2,4 in).
• Stellgeschwindigkeit: 40 mm/s.
• Maximale Geschwindigkeit: Bis 60 Knoten (≈110 km/h).
• Schiffslänge: Bis 30 m (100 ft).
• Spannung: 12–32 V DC.
• Leistungsaufnahme: Ca. 50 W max.
• Schutzklasse: IP68 (Interzeptoren), IP67 (DU-E, CP-E).
• Servo: Doppelte bürstenlose Servoantriebe.
• Konnektivität: NMEA 2000.
• Kabellänge: 3 m Standard (verlängerbar).
• Betriebstemperatur: 0 °C bis +40 °C.
• Lagertemperatur: –40 °C bis +90 °C.
• Kitbox Gewicht: Ca. 20–22 kg.

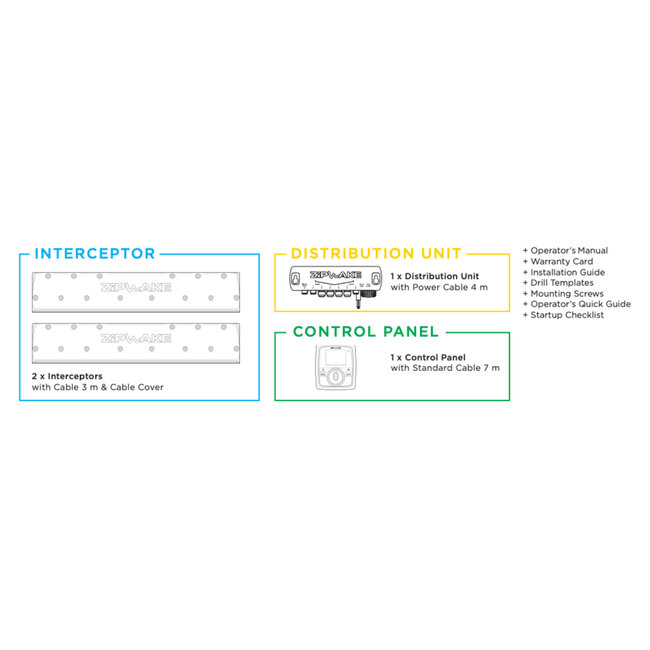

INHALT DES KITS

• 2 × Gerade Interzeptoren (600 mm) mit 3 m Kabeln und Montageplatten.
• 1 × Verteilereinheit E (DU-E) mit 4 m Stromkabel.
• 1 × Bedienfeld E (CP-E) mit Standardkabel.
• 1 × Verlängerungskabel.
• Bedienungsanleitung.
• Installationshandbuch.
• Bohrschablonen.
• Montageschrauben.
• Kurzanleitung.
• Garantiekarte.

INSTALLATIONSHINWEISE

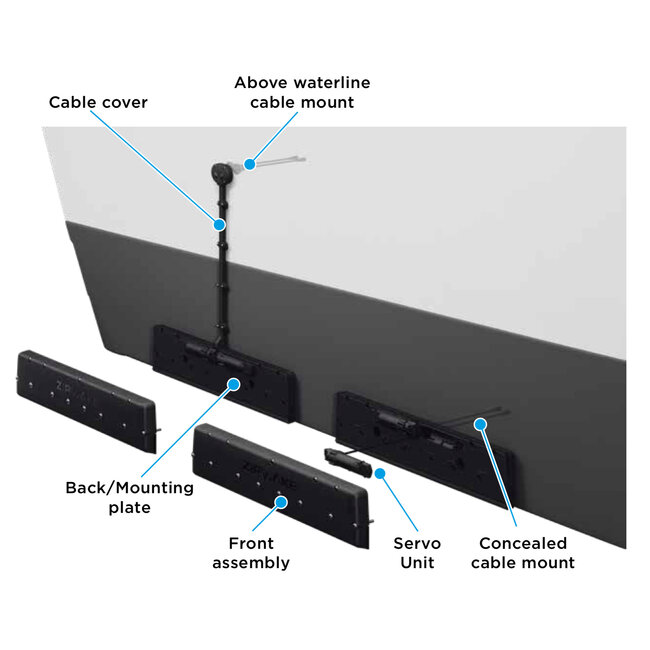

Die 600 mm langen geraden Interzeptoren bieten robuste Hubkraft und Stabilisierung für größere Gleit- und Halbgleiterrümpfe. Integrierte Montageplatten erleichtern die Installation, wasserdichte Kabeldurchführungen sorgen für sichere Verlegung ober- oder unterhalb der Wasserlinie. Das modulare System unterstützt bis zu sechs Interzeptoren pro DU-E.

BROCHÜREN

• Zipwake Series E Broschüre
• Zipwake Series E Produktspezifikationen
• Zipwake Series E Installationshandbuch
• Zipwake Funktionsweise Video
