Zipwake Series 450S Chine Integrator Module Kitbox Trimsystem

Das Zipwake Series S 450S Chine Integrator Module Kitbox Trimsystem ist eine professionelle dynamische Trimmkontrolllösung für Schiffe bis 15,5 m (50 ft) und Geschwindigkeiten bis zu 60 Knoten (≈110 km/h). Als Teil der Series S ist es für kleinere und mittlere Boote optimiert und führt Chine-Interzeptoren (für schräge Rumpfflächen) ein. Mit schnell reagierenden Interzeptoren und dem fortschrittlichen Integrator Module (IM-S) sorgt dieses Kit für nahtlose Systemintegration, präzise Stabilisierung und einfache Steuerung.

Das Integrator Module verbindet das Zipwake-System direkt mit Multifunktionsdisplays (MFDs) und Smart-Geräten, wodurch das Armaturenbrett aufgeräumt bleibt. Kabellose Konnektivität ermöglicht Konfiguration, Überwachung und Software-Updates über die Zipwake-App. Kompakt, wasserdicht und einfach zu installieren, bietet das System vollautomatische Stabilisierung, modulare Erweiterung und benutzerfreundliche Bedienung – die ideale Lösung für anspruchsvolle Freizeit- und semiprofessionelle Schiffe.

MERKMALE

• Automatische Stabilisierung: Integrierte Bewegungssensoren, Magnetkompass und GPS für Echtzeitkorrektur von Pitch und Roll.
• Chine-Interzeptor-Design: 450 mm Chine-Interzeptoren für Rümpfe mit scharfen Winkeln.
• Hohe Leistung: Schnelle Reaktion, 5–10× schneller als herkömmliche Trimmklappen.
• Integrator Module (IM-S): Nahtlose MFD-Integration, kabellose Konnektivität und intuitive 3D-Steuerung.
• Armaturenbrett-Effizienz: Hält das Steuerpult übersichtlich und unterstützt bis zu drei zusätzliche Bedienfelder.
• Kabellose Konnektivität: Konfigurieren, überwachen und aktualisieren über die Zipwake-App.
• Komfort und Sicherheit: Reduziert aktiv Rollen und Stampfen für ruhigeres, sichereres Navigieren.
• Kraftstoffeffizienz: Optimierter Trimm reduziert Widerstand und senkt Verbrauch.
• Robustes Design: Wasserdicht, ölbeständig und zündgeschützt für harte Bedingungen.
• Erweiterbares System: Unterstützt bis zu sechs Interzeptoren pro Verteilereinheit.
• Software-Updates: Kabellos oder über die Zipwake-Website verfügbar.

HAUPTKOMPONENTEN

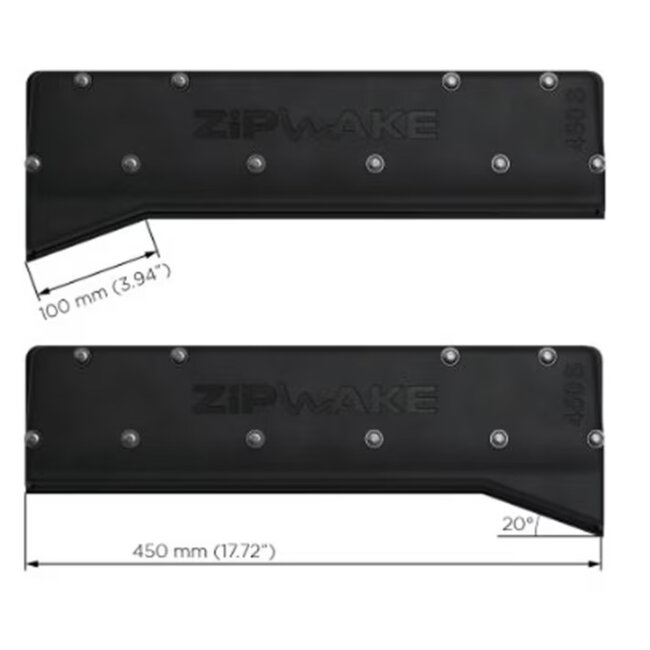

Chine-Interzeptoren (IT450-S Chine)

Zwei 450 mm lange Chine-Interzeptoren für Rümpfe mit Winkelflächen. Mit schnell reagierenden Servoantrieben ausgestattet, liefern sie präzisen und starken Hub für dynamische Stabilisierung auch bei hoher Geschwindigkeit.

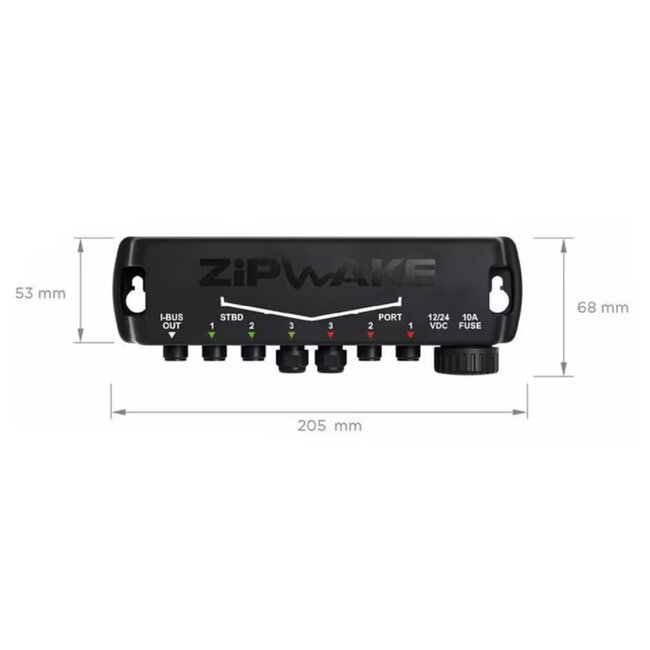

Verteilereinheit (DU-S)

Versorgt das System mit Strom und Konnektivität. Robust, wasserdicht, ölbeständig und zündgeschützt. Unterstützt bis zu drei Interzeptoren, erweiterbar auf sechs. Inklusive 4 m Stromkabel und integriertem Schutz.

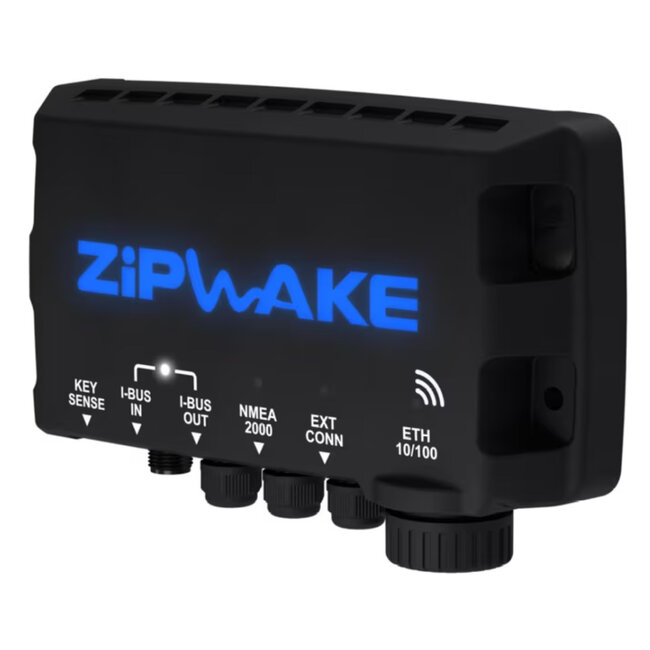

Integrator Module (IM-S)

Kompakt und intuitiv integriert das IM-S das Zipwake-System direkt mit MFDs und externen Netzwerken (NMEA 2000, CAN-Bus). Kabellose Schnittstelle für Konfiguration, Überwachung und Updates über Smartphones/Tablets. Unterstützt bis zu drei zusätzliche Bedienfelder.

SPEZIFIKATIONEN

• Interzeptorlänge: 450 mm (17,7 in).
• Interzeptortyp: Chine (für schräge Rumpfflächen).
• Hub: 30 mm (1,2 in).
• Stellgeschwindigkeit: 20 mm/s.
• Maximale Schiffsgeschwindigkeit: Bis zu 60 Knoten (≈110 km/h).
• Geeignete Schiffslänge: Bis zu 15,5 m (50 ft).
• Spannungsbereich: 12–32 V DC.
• Leistungsaufnahme: Ca. 25 W max.
• Schutzart: IP68 (Interzeptoren), IP67 (DU-S, IM-S).
• Servotyp: Schnell reagierende Servoantriebe.
• Konnektivität: NMEA 2000, CAN-Bus, Ethernet.
• Kabellänge: 3 m Standard (verlängerbar).
• Betriebstemperatur: 0 °C bis +40 °C.
• Lagertemperatur: –40 °C bis +90 °C.
• Gewicht Kitbox: Ca. 15–18 kg (je nach Konfiguration).

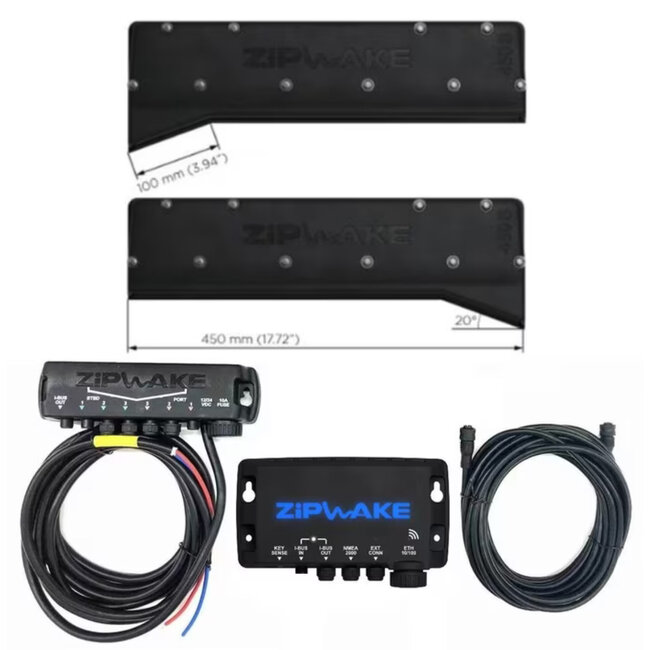

INHALT DES KITS

• 2 × Chine-Interzeptoren (450 mm) mit 3 m Kabeln und Montageplatten.
• 1 × Verteilereinheit S (DU-S) mit 4 m Stromkabel.
• 1 × Integrator Module (IM-S).
• 1 × Verlängerungskabel.
• Bedienungsanleitung.
• Installationshandbuch.
• Bohrschablonen.
• Montageschrauben.
• Kurzanleitung.
• Garantiekarte.

INSTALLATIONSHINWEISE

Die Chine-Interzeptoren sind für Rümpfe mit Winkelflächen entwickelt und sorgen für effiziente hydrodynamische Leistung. Integrierte Montageplatten vereinfachen die Installation, während wasserdichte Kabeldurchführungen sichere Kabelführung ober- oder unterhalb der Wasserlinie ermöglichen. Das kompakte IM-S kann hinter Armaturen oder in Maschinenräumen installiert werden. Modulares Design erlaubt bis zu sechs Interzeptoren pro DU-S.

BROSCHÜREN

• Zipwake Series S Broschüre
• Zipwake Series S Produktspezifikationen
• Zipwake Series S Installationshandbuch
• Zipwake Funktionsweise Video
