Zipwake Series 400E Integrator Module Straight Kitbox Trimsystem

Das Zipwake Series E 400E Integrator Module Straight Kitbox Trimsystem ist eine professionelle dynamische Trimmkontrolllösung für Schiffe bis 30 m (100 ft) und Geschwindigkeiten bis zu 60 Knoten (≈110 km/h). Als Teil der Series E bietet es größere, leistungsstärkere Dual-Servo-Interzeptoren, die für überlegene Hubkraft, schnellere Reaktion und verbesserte Stabilität im Vergleich zu herkömmlichen Trimmklappen oder der kleineren Series S entwickelt wurden. Mit einem Hub von 60 mm und einer Stellgeschwindigkeit von 40 mm/s sorgt das System für starke Hubkraft, geringeren Widerstand und außergewöhnliche Leistung unter allen Seebedingungen.

Diese Version wird mit dem Integrator Module (IM-E) geliefert – einer kompakten, aber leistungsstarken Schnittstelle, die das Zipwake-System nahtlos mit Multifunktionsdisplays (MFDs) und Smart-Geräten verbindet und dabei das Armaturenbrett übersichtlich hält. Mit kabelloser Konnektivität, intuitiver 3D-Steuerung und Unterstützung für bis zu sechs Interzeptoren bietet die 400E Integrator Module Straight Kitbox unvergleichliche Kontrolle, Komfort und Kraftstoffeffizienz.

MERKMALE

• Automatische Stabilisierung: Integriertes GPS, 3D-Gyro und Beschleunigungssensoren sorgen für kontinuierliche Pitch- und Rollkorrektur.
• Hohe Leistung: Dual-Servo-Aktuatoren mit 60 mm Hub und 40 mm/s Geschwindigkeit, bis zu 10× schneller als herkömmliche Trimmklappen.
• Gerades Interzeptor-Design: 400 mm Interzeptoren, optimiert für Spiegel mit begrenztem Platz, aber hohem Hubbedarf.
• Integrator Module (IM-E): Ermöglicht nahtlose MFD-Integration, kabellose Konnektivität und intuitive 3D-Steuerung.
• Komfort und Sicherheit: Reduziert aktiv Rollen und Stampfen für ruhigeres, sichereres Navigieren.
• Kraftstoffeffizienz: Optimierter Trimm reduziert Widerstand und senkt Kraftstoffverbrauch.
• Kabellose Konnektivität: Konfigurieren, Überwachen und Aktualisieren über die Zipwake-App.

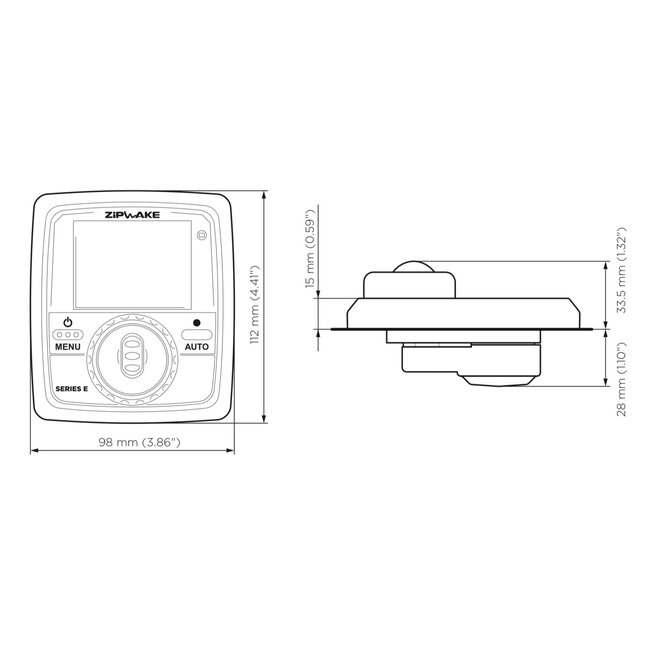

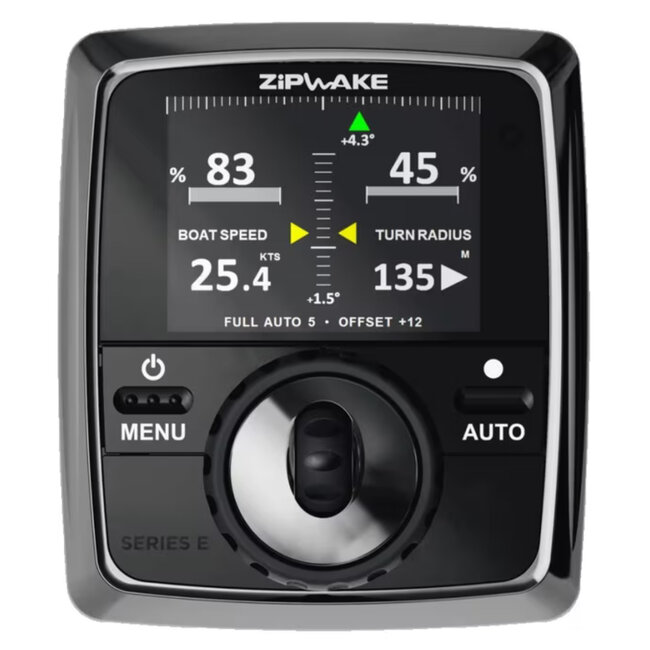

• Flexibles System: Unterstützt bis zu drei zusätzliche Bedienfelder neben der MFD-Integration.
• Erweiterbar: Versorgt bis zu sechs Series-E-Interzeptoren pro DU-E mit Erweiterungseinheiten.
• Robuste Konstruktion: Wasserdichte, ölbeständige und zündgeschützte Komponenten für den professionellen Einsatz.
• Updatefähige Software: Updates direkt über die Zipwake-Website verfügbar.

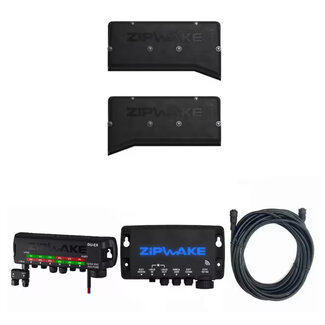

HAUPTKOMPONENTEN

Gerade Interzeptoren (IT400-E)

Zwei 400 mm lange gerade Interzeptoren mit Dual-Servo-Aktuatoren. Mit 60 mm Hub und 40 mm/s Stellgeschwindigkeit liefern sie präzisen und effizienten Hub, auch bei hoher Geschwindigkeit und Belastung. Ideal für Schiffe mit begrenztem Spiegelplatz, die dennoch eine starke Stabilisierung benötigen.

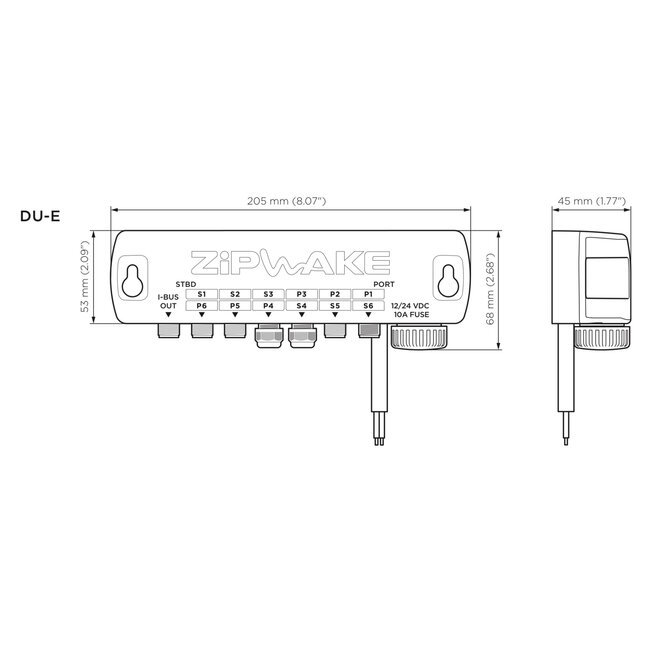

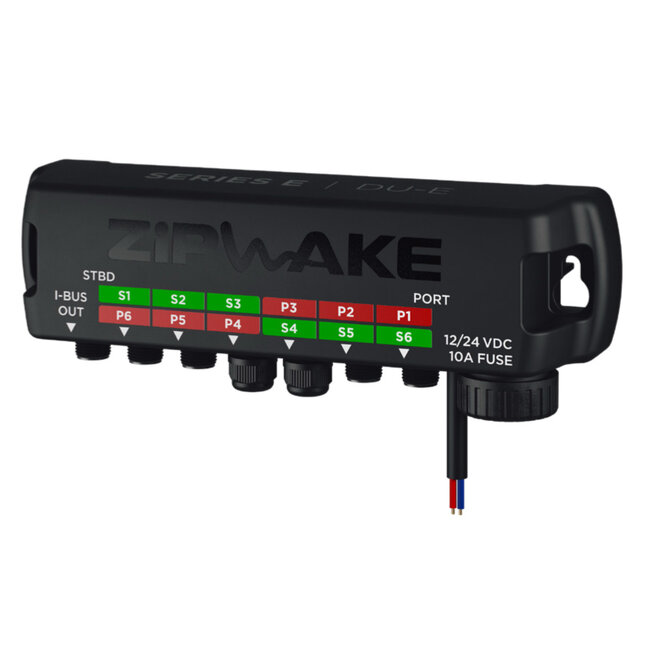

Verteilereinheit (DU-E)

Versorgt das System mit Strom und Konnektivität. Robust, wasserdicht, ölbeständig und zündgeschützt – geeignet für die Installation in Maschinenräumen. Versorgt bis zu drei Series-E-Interzeptoren, mit Erweiterungseinheiten für bis zu sechs. Inklusive 4 m Stromkabel und integriertem Schutz.

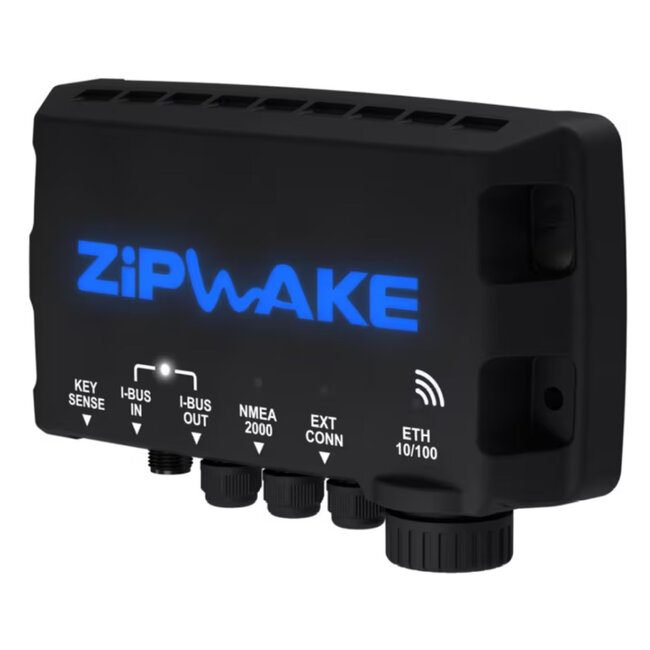

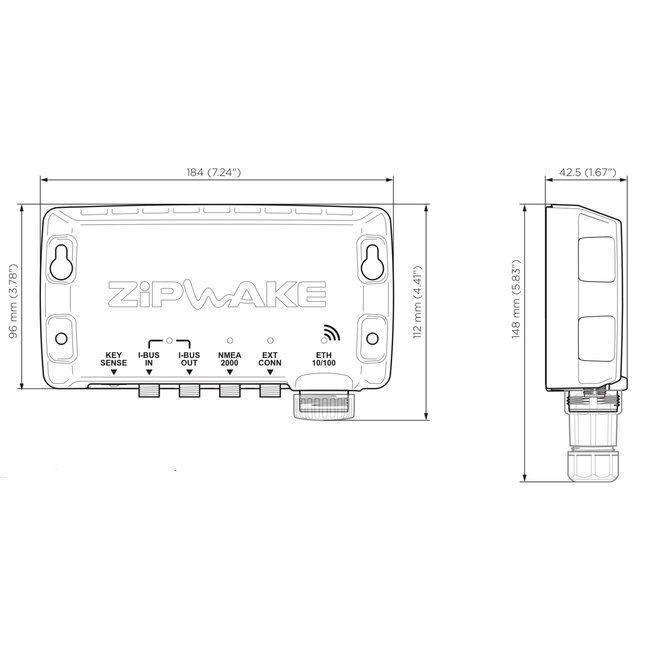

Integrator Module (IM-E)

Die fortschrittliche Schnittstelle ersetzt das Standard-Bedienfeld. Kompakt und leistungsstark integriert sie das Zipwake-System nahtlos mit MFDs und mobilen Geräten. Bietet intuitive 3D-Steuerung von Trimm, Rollen und Kurs, kabellose Konfiguration und Echtzeit-Schiffsdaten – und hält dabei das Armaturenbrett übersichtlich.

SPEZIFIKATIONEN

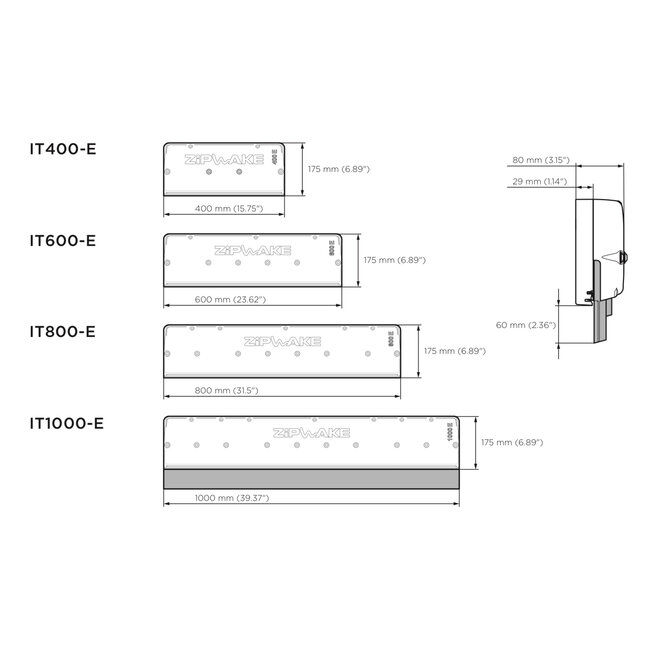

• Interzeptorlänge: 400 mm (15,7 in).
• Interzeptortyp: Gerade (für Spiegel mit begrenztem Platz).
• Hub: 60 mm (2,4 in).
• Stellgeschwindigkeit: 40 mm/s (Dual-Servo).
• Maximale Geschwindigkeit: Bis zu 60 Knoten (≈110 km/h).
• Geeignete Schiffslänge: Bis zu 30 m (100 ft).
• Spannungsbereich: 12–32 V DC.
• Leistungsaufnahme: Ca. 50 W max.
• Schutzart: IP68 (Interzeptoren), IP67 (DU-E, IM-E).
• Servotyp: Dual-Servo, eintauchbare Aktuatoren.
• Konnektivität: NMEA 2000, CAN-Bus, Ethernet.
• Kabellänge: 3 m Standard (verlängerbar).
• Betriebstemperatur: 0 °C bis +40 °C.
• Lagertemperatur: –40 °C bis +90 °C.
• Gewicht Kitbox: Ca. 20–25 kg (je nach Konfiguration).

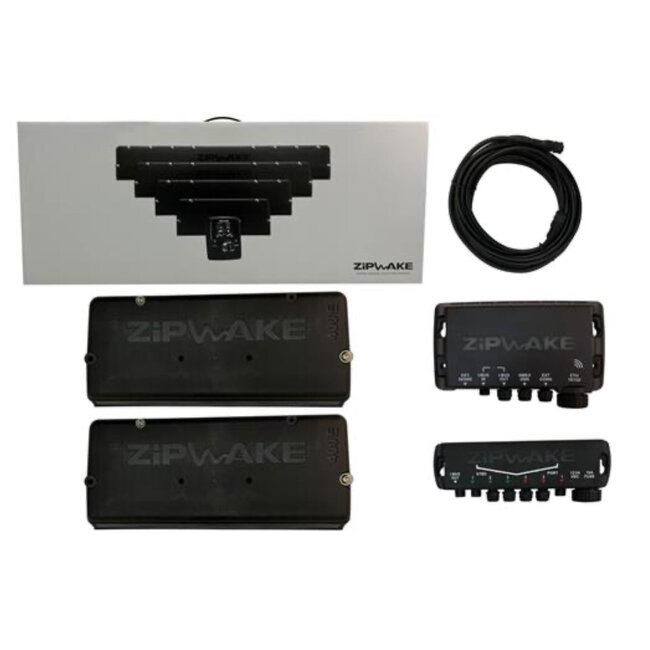

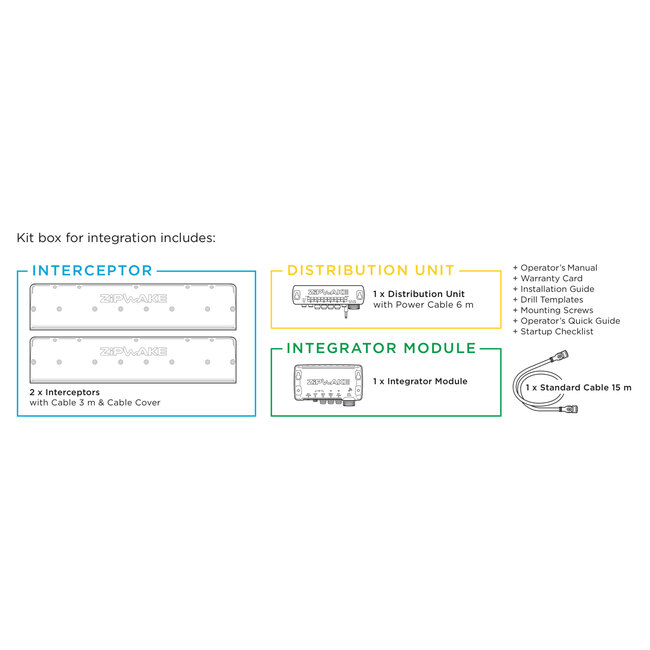

INHALT DES KITS

• 2 × Gerade Interzeptoren (400 mm) mit 3 m Kabeln und Montageplatten.
• 1 × Verteilereinheit E (DU-E) mit 4 m Stromkabel.
• 1 × Integrator Module (IM-E).
• 1 × Verlängerungskabel.
• Bedienungsanleitung.
• Installationshandbuch.
• Bohrschablonen.
• Montageschrauben.
• Kurzanleitung.
• Garantiekarte.

INSTALLATIONSHINWEISE

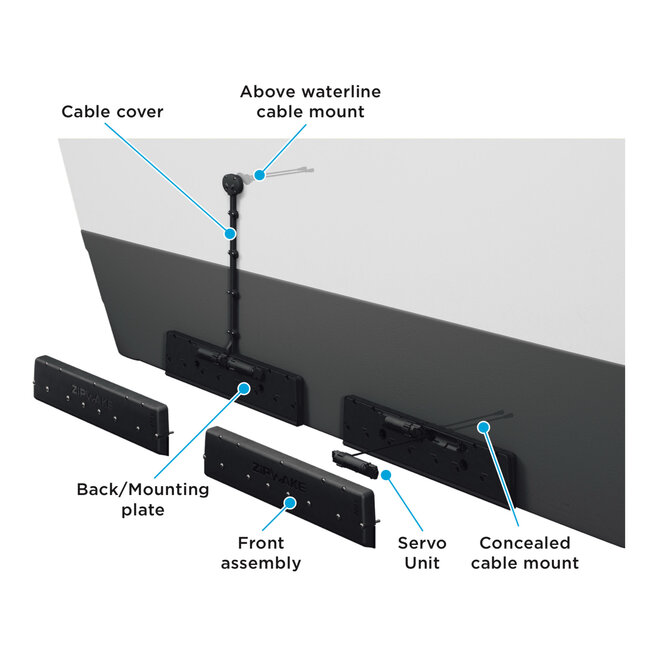

Die 400 mm langen geraden Interzeptoren sind kompakt und speziell für Schiffe mit begrenztem Spiegelplatz entwickelt, während sie gleichzeitig starke Hubkraft liefern. Integrierte Montageplatten erleichtern die Installation, während optionale wasserdichte Kabeldurchführungen eine sichere Kabelführung ober- oder unterhalb der Wasserlinie ermöglichen. Das IM-E kann unauffällig hinter Armaturenbrettern oder in Maschinenräumen installiert werden und benötigt nur ein einziges Ethernetkabel zur Verbindung mit MFDs. Das modulare Design ermöglicht bis zu sechs Interzeptoren pro DU-E und macht das System für größere Schiffe anpassbar.
