Zipwake Series 400E Chine Integrator Module Kitbox Trimsystem

Das Zipwake Series E 400E Chine Integrator Module Kitbox Trimsystem ist eine professionelle dynamische Trimmkontrolllösung für Schiffe bis 30 m (100 ft) und Geschwindigkeiten bis zu 60 Knoten (≈110 km/h). Als Teil der Series E verfügt es über größere, leistungsstärkere Dual-Servo-Chine-Interzeptoren, die für Rümpfe mit scharfen Kanten oder Winkelflächen entwickelt wurden und im Vergleich zur kompakten Series S eine überlegene Hubkraft bieten. Mit schnellerer Reaktionszeit, stärkerer Hubkraft und verbesserter Leistung sorgt dieses Kit für unvergleichliche Stabilisierung, höheren Komfort, Kraftstoffeffizienz und Sicherheit bei anspruchsvollen maritimen Einsätzen.

Durch die Kombination von 400 mm Chine-Interzeptoren mit dem fortschrittlichen Integrator Module (IM-E) bietet das System vollautomatischen Betrieb, nahtlose Integration mit Multifunktionsdisplays (MFDs), kabellose Konnektivität über die Zipwake-App und Kompatibilität mit bis zu drei zusätzlichen Bedienfeldern. Es eliminiert dynamisch unangenehmes Rollen und Stampfen, minimiert den Wellenwiderstand und reduziert den Kraftstoffverbrauch, um jederzeit eine überlegene Schiffskontrolle zu gewährleisten.

MERKMALE

• Automatische Stabilisierung: Vollautomatische Pitch- und Rollregelung mit integriertem GPS, 3D-Gyro und Beschleunigungssensoren.
• Hohe Leistung: 5–10 Mal schneller als herkömmliche Trimmklappen mit überlegener Hubkraft.
• Chine-Interzeptor-Design: 400 mm Chine-Interzeptoren, speziell für Rümpfe mit Winkelflächen entwickelt.
• Komfort und Sicherheit: Reduziert aktiv Rollen und Stampfen für ruhigeres und sichereres Navigieren.
• Kraftstoffeffizienz: Optimierter Trimm reduziert Widerstand und senkt den Verbrauch.
• Nahtlose Integration: Direkte Verbindung mit mehreren MFDs und externen Netzwerken über NMEA 2000 und CAN-Bus.
• Kabellose Konnektivität: Konfiguration, Überwachung und Updates über die Zipwake-App.
• Flexible Steuerung: Unterstützt bis zu drei zusätzliche Bedienfelder neben der MFD-Integration.
• Erweiterbares System: Bis zu sechs Series-E-Interzeptoren pro DU-E anschließbar.
• Robuste Konstruktion: Wasserdicht, ölbeständig und zündgeschützt für den maritimen Einsatz.
• Updatefähige Software: Updates direkt über die Zipwake-Website verfügbar.

HAUPTKOMPONENTEN

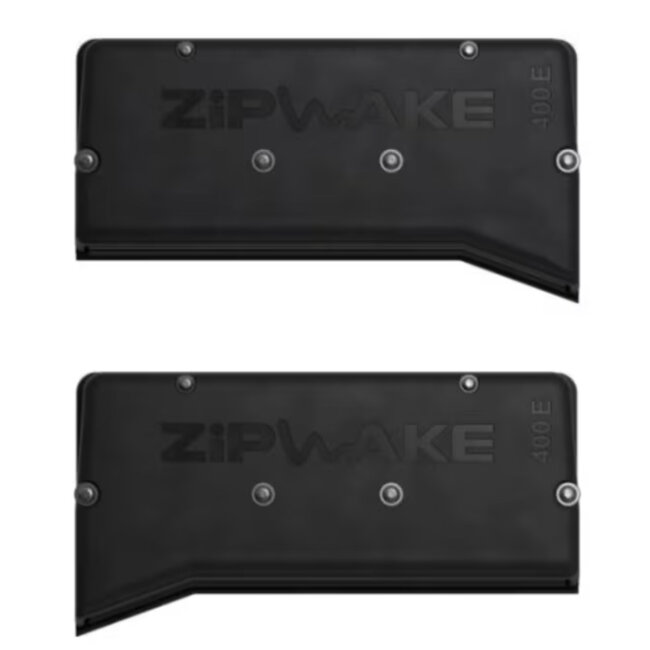

Chine-Interzeptoren (IT400-E Chine)

Zwei 400 mm lange Chine-Interzeptoren, entwickelt für Rümpfe mit scharfen Kanten oder Winkelflächen. Ausgestattet mit Dual-Servo-Aktuatoren bieten sie einen Hub von 60 mm und eine Stellgeschwindigkeit von 40 mm/s und sorgen so für starke Hubkraft und schnelle Stabilisierung, auch bei hoher Geschwindigkeit und Belastung.

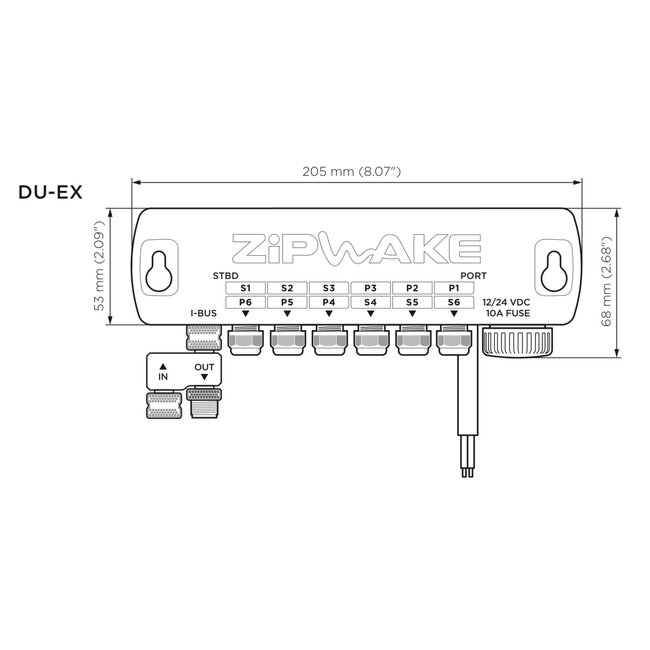

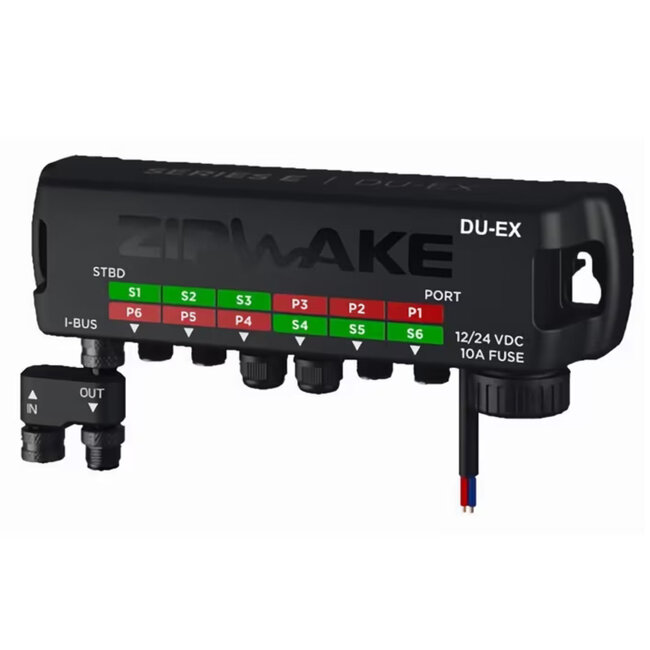

Verteilereinheit (DU-E)

Versorgt das System mit Strom und Konnektivität. Robust, wasserdicht, ölbeständig und zündgeschützt – geeignet für die Installation in Maschinenräumen. Versorgt bis zu drei Series-E-Interzeptoren, mit Erweiterungseinheiten für bis zu sechs. Inklusive 4 m Stromkabel und integriertem Sicherungsschutz.

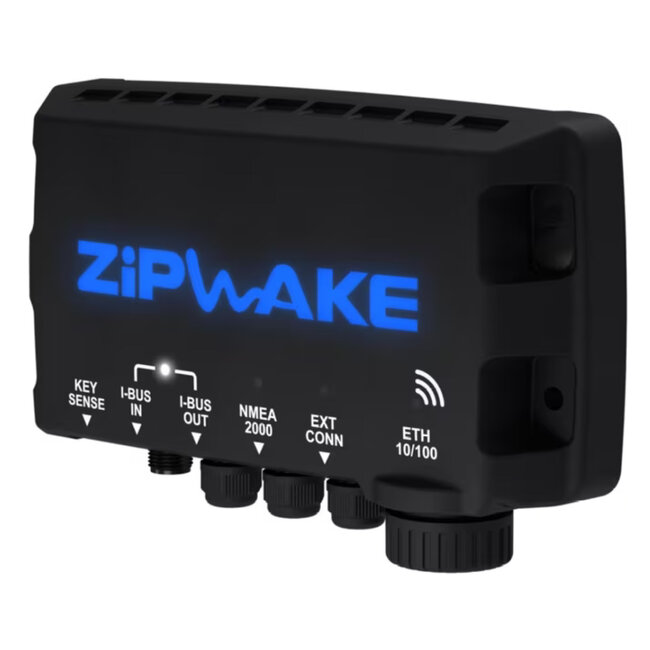

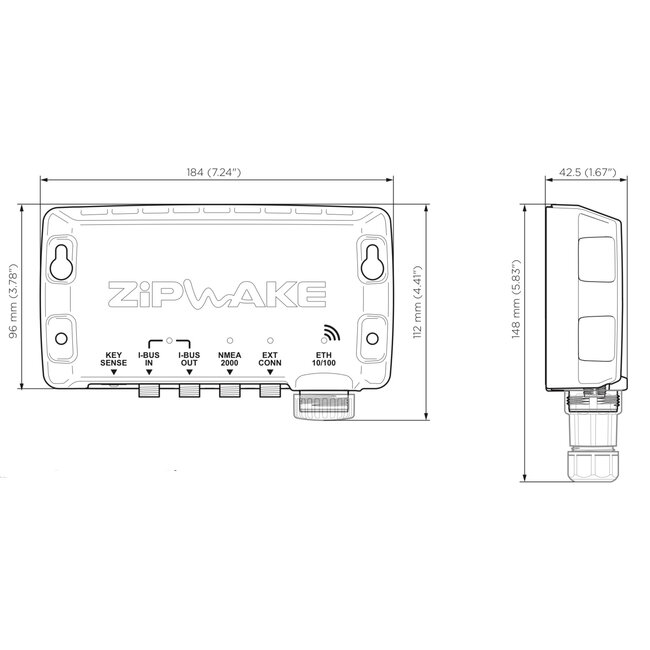

Integrator Module (IM-E)

Die fortschrittliche Schnittstelle ersetzt das Standard-Bedienfeld. Das IM-E integriert das System nahtlos mit MFDs und mobilen Geräten, ermöglicht kabellose Konfiguration, Überwachung und Updates. Unterstützt mehrere Bedienfelder und liefert Echtzeitdaten für eine intuitive 3D-Steuerung von Trimm, Rollen und Kurs.

SPEZIFIKATIONEN

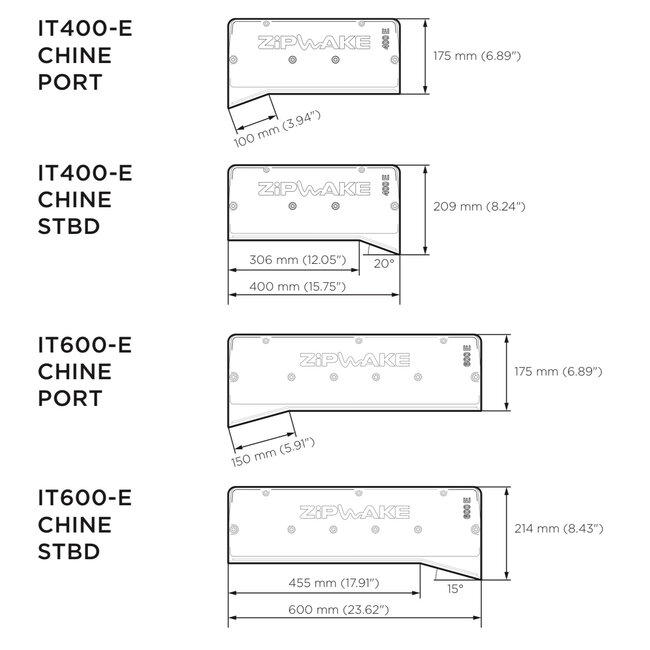

• Interzeptorlänge: 400 mm (15,7 in).
• Interzeptortyp: Chine (für Rümpfe mit Winkelflächen).
• Hub: 60 mm (2,4 in).
• Stellgeschwindigkeit: 40 mm/s (Dual-Servo).
• Maximale Geschwindigkeit: Bis zu 60 Knoten (≈110 km/h).
• Schiffslänge: Bis zu 30 m (100 ft).
• Spannungsbereich: 12–32 V DC.
• Leistungsaufnahme: Ca. 50 W max.
• Schutzart: IP68 (Interzeptoren), IP67 (DU-E, IM-E).
• Servotyp: Dual-Servo, eintauchbar.
• Konnektivität: NMEA 2000, CAN-Bus, Ethernet.
• Kabellänge: 3 m Standard (verlängerbar).
• Betriebstemperatur: 0 °C bis +40 °C.
• Lagertemperatur: –40 °C bis +90 °C.
• Gewicht Kitbox: Ca. 20–25 kg (je nach Konfiguration).

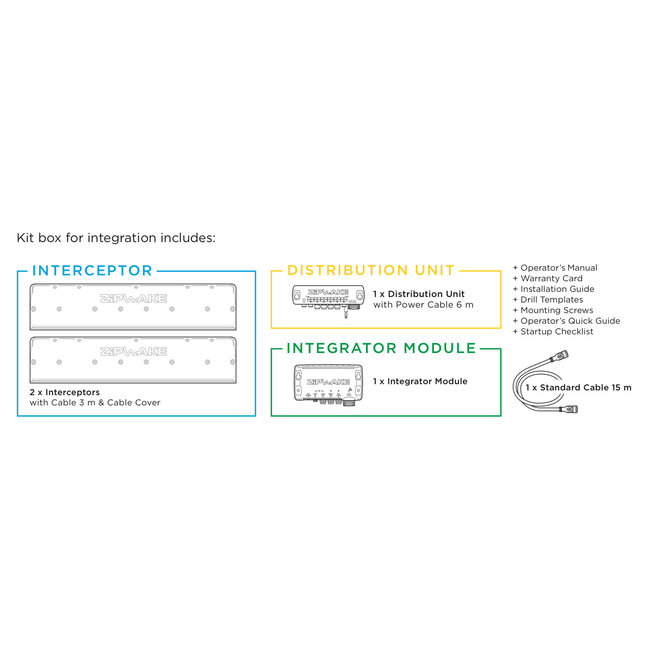

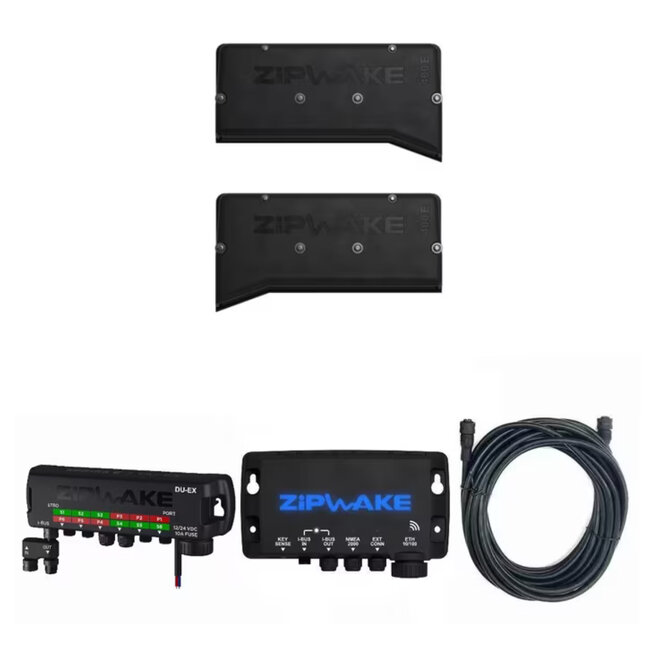

INHALT DES KITS

• 2 × Chine-Interzeptoren (400 mm) mit 3 m Kabeln und Montageplatten.
• 1 × Verteilereinheit E (DU-E) mit 4 m Stromkabel.
• 1 × Integrator Module (IM-E).
• 1 × Verlängerungskabel.
• Bedienungsanleitung.
• Installationshandbuch.
• Bohrschablonen.
• Montageschrauben.
• Kurzanleitung.
• Garantiekarte.

INSTALLATIONSHINWEISE

Die Chine-Interzeptoren sind für Rümpfe mit Winkelflächen entwickelt und gewährleisten eine effiziente Passform und hydrodynamische Leistung. Integrierte Montageplatten vereinfachen die Installation, während optionale wasserdichte Kabeldurchführungen eine sichere Verlegung ober- oder unterhalb der Wasserlinie ermöglichen. Das IM-E kann unauffällig hinter Armaturenbrettern oder in Maschinenräumen installiert werden und benötigt nur ein einziges Ethernetkabel für die Verbindung mit MFDs. Das modulare Design ermöglicht die Erweiterung mit bis zu sechs Interzeptoren pro DU-E, wodurch das System hochgradig anpassbar wird.
