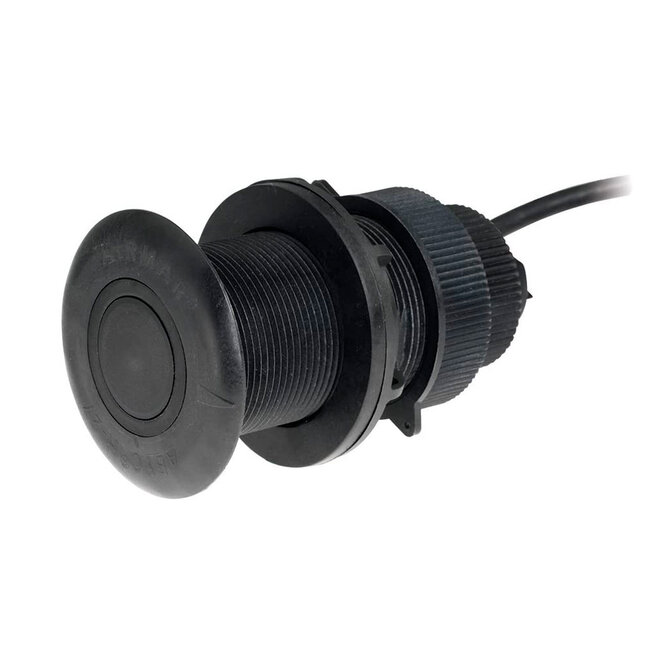

DT800 P17 Smart Sensor 235kHz

Der DT800 ist ein flacher, einziehbarer Smart™-Sensor, der mithilfe der bewährten Tilted-Element- und Breitbandtechnologie von Airmar genaue Tiefen- und Temperaturdaten liefert. Der DT800 wurde für die Installation durch den Rumpf entwickelt und sendet Daten mit nur einem einzigen Kabel an jedes NMEA 0183-kompatible Display. Die eingebettete Mikroelektronik verarbeitet das Tiefensignal direkt im Sensor, wodurch ein externer Prozessor überflüssig wird. Das Schwingelement ist im Gehäuse geneigt, um die Neigung des Schiffskörpers zu kompensieren und sicherzustellen, dass der Strahl gerade nach unten gerichtet ist, um auch bei hohen Geschwindigkeiten ein optimales Echosignal und genaue Messwerte zu erhalten. Der DT800 ist mit robusten Kunststoff-, Bronze- oder Edelstahlgehäusen erhältlich und eignet sich für eine Vielzahl von Schiffen und Rumpfmaterialien. Jedes Gehäuse ist mit einem Wasserventil ausgestattet, um das Eindringen von Wasser zu minimieren, wenn der Sensor zu Wartungszwecken ausgebaut wird.

Verfügbare Modelle mit geneigtem Element:

20° Neigung für Rumpftotalwinkeln von 16° bis 24°

12° Neigung für Rumpf-Totgang-Winkel von 8° bis 15°

0° Neigung für Rumpf-Totgang-Winkel von 0° bis 7°

FEATURES

• Tiefenmessung und schnelles Ansprechen auf die Wassertemperatur
• Tiefenleistung von 0,5 bis 183 m (1,6 bis 600')
• 235 kHz Frequenz verhindert gegenseitige Störungen mit anderen Echoloten auf dem Schiff
• NMEA 0183 Datenausgang
• Kabellängen bis zu 100 m (330') sind ohne Leistungseinbußen möglich - nur NMEA 0183
• Einziehbarer Einsatz zur Reinigung und sicheren Aufbewahrung

SPEZIFIKATIONEN

• Funktionen: Tiefe, Temperatur
• Montageart: Niedrigprofil-Rumpfdurchführung
• Nennleistung: 60 W
• Protokoll-Ausgang: NMEA 0183
• Gehäuse: Kunststoff
• Maximaler Deadrise-Winkel: 24°
• Material Rumpf: Fiberglas oder Metall
• Lochgröße: 51 mm (2")
• Versenkbares Gehäuse: Ja
• Akustisches Fenster: Urethan
• Kabel-Länge: NMEA 0183: 10 m (33')
• Allgemeine Verwendung: Kreuzfahrt-/Rennsegelboote, Freizeit/Yachting, Fischen
• Konventioneller Strahl: 12°
• Datenrate: 1X pro Sekunde
• Maximale Streckung: Bis zu 24°
• Maximale Tiefe: 0,5 m (1,6') bis 100 m (330')
• Einzel- oder Doppelfrequenz: Konventionelle Einzelfrequenz
• Geschwindigkeitsbereich: Bis zu 45 Knoten
• Temperatur-Genauigkeit: ±0,5°C (±1,8°F)
• Gekipptes Element: Ja
• Nutzbare Wellenlänge: 57 mm (2.25")
• Spannung: 10 bis 25 VDC
• Wassertemperatur: -10° bis 40°C (14° bis 104°F)
• Gewicht: 0,9 kg (2 lb.)

BROSCHÜREN

• DT800 P17 Smart Sensor 235kHz Brochure
• DT800 P17 Smart Sensor 235kHz Installation Instructions
