Chart Overlay Kit for Radar FR-12

SICHER NAVIGIEREN DURCH RISIKENERKENNUNG

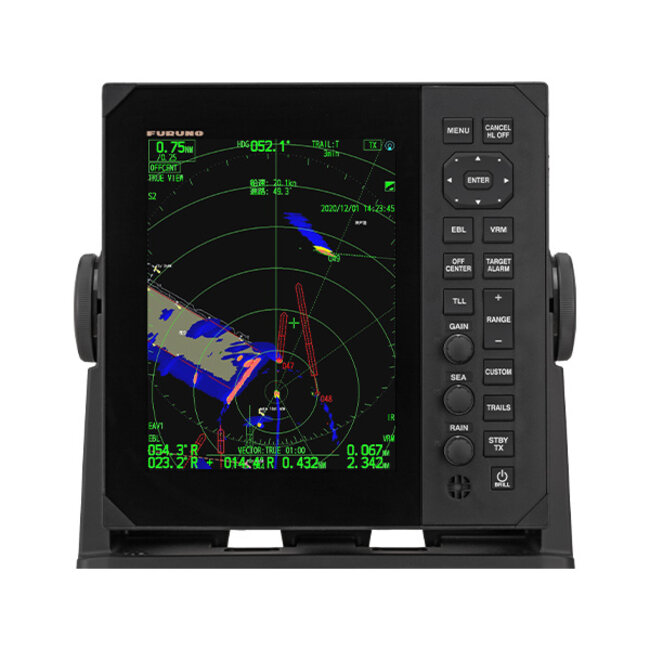

Die Radargeräte FR-10 (10,4") und FR-12 (12,1") lassen sich flexibel mit den vielseitigen DRS-Serienantennen von Furuno kombinieren, um unterschiedlichste Anforderungen zu erfüllen. Sie sind mit modernsten Funktionen wie Risk Visualizer™, Echo Average, Target Analyzer™ und weiteren Tools ausgestattet. Diese Funktionen ermöglichen eine effiziente Zielverfolgung, individuelle AIS-Einstellungen sowie mehrsprachige Unterstützung für eine sichere und präzise Navigation.

KOMPATIBEL MIT DER LEISTUNGSSTARKEN ANTENNENREIHE VON FURUNO

Die FR-10- und FR-12-Radaranzeigen lassen sich mit einer großen Auswahl an DRS-Serienantennen kombinieren und ermöglichen so flexible Konfigurationen. Durch die Auswahl von Reichweite, Bildschirmgröße, Antennentyp und -größe kann ein Radarsystem zusammengestellt werden, das den jeweiligen Anforderungen optimal entspricht.

Kompatible DRS-Antennen:
– Radom-Typ: DRS4DL+, DRS4DL X-Class*, DRS4D X-Class*, DRS2D-NXT, DRS4D-NXT
– Open-Array-Typ: DRS6A X-Class, DRS12A X-Class, DRS25A X-Class, DRS6A-NXT, DRS12A-NXT, DRS25A-NXT

Kompatibilität:
– DRS4DL+, DRS4DL X-Class (V 01.03)
– DRS6A/12A/25A X-Class (V 02.06)
– DRS2D/4D-NXT(E) (V 01.07)
– DRS6A/12A/25A-NXT(E) (V 01.06)

*Hinweis: Die DRS4D/4DL X-Class entspricht nicht den RED-, UKCA- oder ISED-Vorschriften.

RISK VISUALIZER™

Risk Visualizer™ zeigt potenzielle Kollisionsbereiche basierend auf der Position und Bewegung der umliegenden Schiffe an. Die Anzeige auf dem Bildschirm bietet eine schnelle und klare Übersicht über die Verkehrssituation um das eigene Schiff. Farbige Warnmeldungen, von Grün für normal bis Rot für gefährlich, zeigen das Risikoniveau an und helfen bei der Entscheidung für das richtige Manöver. Dies ist das erste kommerzielle Mittelstreckenradar von Furuno mit dieser Funktion, um die Sicherheit auf See weiter zu verbessern.

FAST TARGET TRACKING™

Fast Target Tracking™ zeigt sofort einen Vektor an, der die Geschwindigkeit und den Kurs eines erfassten Ziels darstellt. Ziele werden ab dem ersten Erscheinen automatisch verfolgt, wodurch die Bahn schnell berechnet und die Bewegung als Geschwindigkeitsvektor angezeigt wird.

TARGET ANALYZER™

Target Analyzer™ bewertet erfasste Ziele und hebt diejenigen hervor, die ein mögliches Kollisionsrisiko darstellen. Durch die farbliche Kennzeichnung des Gefährdungsgrades können gefährliche Ziele auf einen Blick erkannt werden, sodass schnell Maßnahmen für eine sichere Navigation ergriffen werden können.

ECHO AVERAGE

Echo Average verringert unregelmäßige Echos, die durch Reflexionen der Wasseroberfläche, Regen oder andere Störungen entstehen. Durch das Glätten dieser Signale werden Echos von Schiffen, Fanggeräten und anderen wichtigen Zielen stabilisiert, sodass sie auch bei rauem Wetter, starkem Regen oder Nebel klarer und leichter erkennbar sind.

RADAR-ÜBERLAGERUNG AUF KARTEN / PUNKTE UND LINIEN TEILEN

Mit dem FR-12 können Radar-Echos direkt auf MapMedia-MM3D-Karten dargestellt werden. Bei Verbindung über Ethernet mit einem GP-3700/F* lassen sich außerdem gemeinsame Marken und Linien anzeigen, um die Übersicht zu verbessern.

SPEZIFIKATIONEN

• Antenne
  • Spitzenleistung: Abhängig von der gewählten Antenneneinheit (siehe DRS-Antennen)
  • Kompatible Einheiten: DRS4DL+, DRS4DL*/4D*/6A/12A/25A X-Class, DRS2D/4D/6A/12A/25A-NXT
  • Entfernungsbereiche:
    • 0,0625–36 sm (DRS4DL+, DRS4DL X-Class)
    • 0,0625–48 sm (DRS4D X-Class, DRS2D/4D-NXT)
    • 0,0625–72 sm (DRS6A-NXT)
    • 0,0625–96 sm (DRS6A/12A/25A X-Class, DRS12A/25A-NXT)
• Display
  • Größe: 10,4"-Farb-LCD / 12,1"-Farb-LCD
  • Anzeigemodi: Kopf-up, Kurs-up, Nord-up, Wahre Bewegung, Heck-up
  • Funktionen: Risk Visualizer™, Target Analyzer™ (nur NXT), Fast Target Tracking™, True Echo Trail, Echo Average, Bird Mode (außer DRS4DL), AIS-Anzeige, Radar-Overlay auf Karten (FR-12 Option)
  • Zusatzdisplay: Bis zu 2 Einheiten
• Stromversorgung
  • FR-10: 12–24 VDC, 1,1–0,6 A
  • FR-12: 12–24 VDC, 1,7–0,9 A
