Airmar B150M Single-Channel-CHIRP Bronze-Durchbruchgeber mit 95–155 kHz und 300 W. Liefert klare Mid-Band Zieltrennung, stabile Grundortung und integrierte Temperaturmessung. Mit 12-m-Kabel und 10-Pin-Stecker für direkte Installation. Lesen Sie mehr.

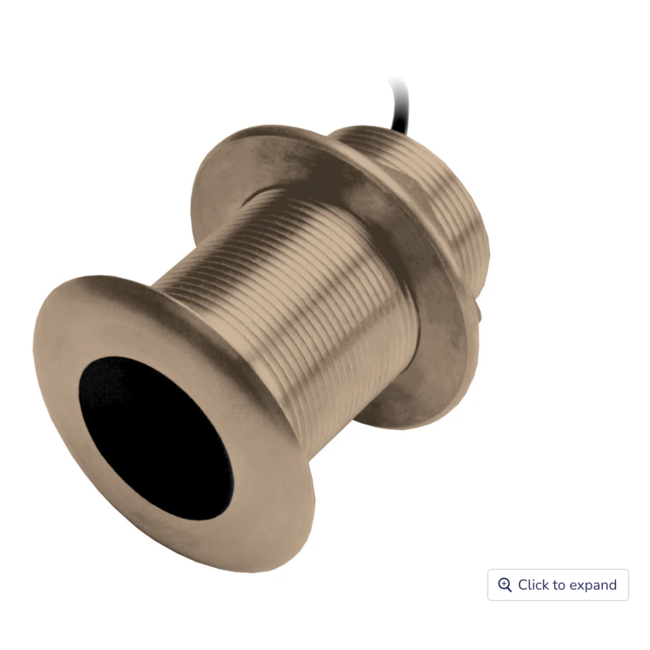

Der AIRMAR B150M ist ein bronzener Single-Channel-CHIRP Tiefen- und Temperaturgeber, entwickelt für Bootsfahrer, die klarere Echolotbilder wünschen als bei klassischen 50/200-kHz-Gebern, ohne ein Dual-Channel- oder High-Wide-System zu benötigen. Im 95–155 kHz Mid-Band-CHIRP-Bereich sendet er keinen einzelnen Ton, sondern einen kontinuierlichen Frequenzbereich. Dadurch entstehen deutlich sauberere Fischbögen, klarere Mittelwasserziele und eine zuverlässigere Bodendarstellung – ideal für Küsten- und Inshore-Gewässer, in denen Präzision entscheidend ist.
Mit 300 W Leistung bietet der B150M eine stabile und starke Performance für kleine bis mittelgroße Boote. Das robuste Gehäuse aus Bronze sorgt für eine dauerhafte, korrosionsbeständige Installation und eine optimale akustische Kopplung mit dem Wasser – auch bei Fahrt. Ein integrierter Wassertemperatursensor, ein 12-m-Kabel und ein 10-Pin-Stecker ermöglichen eine einfache Plug-and-Play-Verbindung zu kompatiblen Furuno-CHIRP-Modulen und TZtouch-Echoloten.
Der B150M ist in 0°, 12° und 20° Ausführungen mit geneigtem Schallelement erhältlich, um unterschiedlichen Rumpfneigungen gerecht zu werden. Der gewählte Winkel hat keinen Einfluss auf die technischen Daten oder die Sonarleistung, sondern stellt sicher, dass der Schallkegel korrekt im Wasser ausgerichtet ist und optimale Tiefenwerte sowie eine klare Zielerkennung liefert.
Mid-Band Single-Channel CHIRP (95–155 kHz): Breiter CHIRP-Sweep für klarere Fischbögen und bessere Zieltrennung.
300 W Ausgangsleistung: Zuverlässige Tiefe für Küsten- und Inshorebedingungen.
Präzise Strukturerkennung: Bessere Darstellung von Köderfisch, Bodenwechseln und Fischzielen.
Bronze-Durchbruchgehäuse: Langlebig, korrosionsbeständig und akustisch stabil.
Integrierter Temperatursensor: Liefert genaue Temperaturdaten, relevant für die Fischerei.
10-Pin-Stecker: Direkte Plug-and-Play-Installation.
12-m-Marinekabel: Flexible Verlegung für verschiedene Bootslayouts.
B150M CHIRP Geber
Mid-Band CHIRP-Keramikelement in einem bruchsicheren Bronze-Durchbruchgehäuse mit integriertem Temperatursensor.
Durchbruch-Montagesatz
Bronzegehäuse, Gegenmutter und Dichtkomponenten für eine sichere, wasserdichte Installation.
12-m-10-Pin-Kabel
Werkseitig montiertes Kabel mit 10-Pin-Stecker zur direkten Verbindung mit kompatiblen Furuno-Geräten.
Leistung: 300 W
Frequenz: 95–155 kHz (Single-Channel CHIRP)
Funktionen: Tiefe, Temperatur
Material: Bronze
Montage: Durchbruchmontage
Stecker: 10-Pin
Kabellänge: 12 m
Einsatzbereich: Küsten-/Inshore-Fischerei, Strukturerkennung, Tiefenmessung
Unterstützte Systeme: Kompatibel mit Furuno-CHIRP-Modulen und TZtouch-Echoloten mit 10-Pin-Eingang.
Steckertyp: 10-Pin Plug für direkte Installation.
Funktionen: Tiefe und Wassertemperatur.
Hinweis: Kein Dual-Channel- oder Wide-Beam-CHIRP.
B150M Bronze CHIRP Durchbruchgeber
Montage- und Dichtmaterial
12-m-Kabel mit 10-Pin-Stecker
Installationsanleitung
Der Geber sollte bündig zur Außenfläche des Rumpfes montiert werden, um einen sauberen Wasserstrom und präzise CHIRP-Messwerte sicherzustellen. Bereiche mit Turbulenzen wie Strakes, Stufen oder Ein-/Auslässen sind zu vermeiden. Das Kabel ist durch eine wasserdichte Durchführung zu verlegen und direkt am 10-Pin-Eingang anzuschließen. Elektrische Störquellen sollten vermieden werden, um eine klare Echolotdarstellung zu gewährleisten.
Die Durchbruch-Geber mit geneigtem Schallelement sind in den Ausführungen 0°, 12° und 20° erhältlich, um unterschiedliche Rumpfneigungen auszugleichen und den Schallkegel senkrecht im Wasser auszurichten.
