AIRMAR 455T-TM903 Sidescan Geber

Der AIRMAR 455T-TM903 ist ein hochfrequenter CHIRP Side-Scan Spiegelheckgeber, entwickelt für Schiffe, die die integrierte CHIRP Side-Scan-Funktion der Furuno NavNet TZtouchXL Multifunktionsdisplays (TZT10X, TZT13X, TZT16X) nutzen. Mit 150 W pro Seite und einem 445–465 kHz CHIRP-Band erzeugt er scharfe, kontrastreiche Links-/Rechtsabbildungen zur Strukturerkennung, Bodenanalyse und Vermessung. Das robuste Kunststoffgehäuse und die mitgelieferte Halterung eignen sich für verschiedenste Rumpftypen.

Dieses Modell ist ideal für kleine bis mittelgroße Boote, Trailerboote, Arbeitsboote und Freizeitnutzer, die klare Side-Scan-Abbildungen ohne Durchbruchmontage benötigen. Die Spiegelheckmontage erleichtert Installation und Wartung und gewährleistet dennoch stabile akustische Leistung. Ein integrierter Temperatursensor, ein 12-Pin-Furuno-Stecker und ein 12-m-Kabel ermöglichen eine direkte Plug-and-Play-Integration.

EIGENSCHAFTEN

• Hochfrequenter CHIRP Side-Scan: Liefert detaillierte Backbord-/Steuerbordbilder mit hoher Zieltrennung.

• Optimiert für TZtouchXL: Funktioniert mit der integrierten Side-Scan-Funktion von TZT10X, TZT13X und TZT16X.

• 445–465 kHz CHIRP-Band: Ideal für hochauflösende Abbildungen in flachem bis mittlerem Wasser.

• 150 W pro Seite: Stabile Leistung für klare und konsistente Ergebnisse.

• Robustes Kunststoffgehäuse: Leicht, haltbar und ideal für Spiegelheckmontage.

• Integrierter Temperatursensor: Misst die Wassertemperatur präzise.

• Spiegelheckhalterung: Für eine sichere und justierbare Installation im Lieferumfang.

• 12-Pin-Furuno-Schnittstelle: Direkte Plug-and-Play-Verbindung.

HAUPTKOMPONENTEN

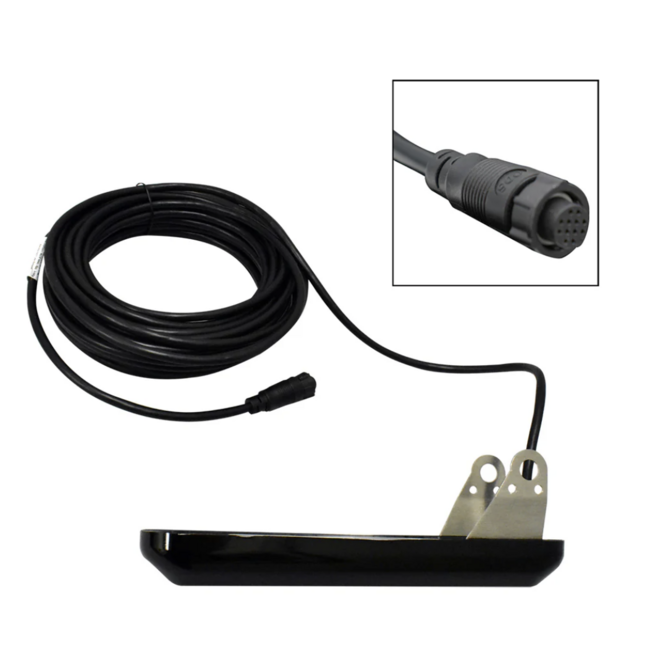

Spiegelheck-Sidescan-Geber
Kunststoffkörper-Sidescan-Geber mit integriertem Temperatursensor, entwickelt für klare laterale Abbildung auf Booten, bei denen keine Durchbruchmontage gewünscht ist.

Halterung und Montagematerial
Vollständiges Halterungssystem mit justierbarem Winkel, Edelstahlschrauben und Montagematerial.

Anschlusskabel (12 m)
Werksseitig montiertes marinetaugliches Kabel mit 12-Pin-Furuno-Stecker zur direkten Verbindung mit TZtouchXL-Anzeigen.

SPEZIFIKATIONEN

• Leistung: 150 W pro Seite

• Frequenz: 445–465 kHz (High-Frequency CHIRP)

• Material: Kunststoff

• Montage: Spiegelheckmontage

• Stecker: 12-Pin (Furuno)

• Kabellänge: 12 m

• Sensoren: Wassertemperatur

• Hauptfunktion: Hochfrequente CHIRP Side-Scan Bildgebung

• Kompatible MFDs: TZT10X / TZT13X / TZT16X (NavNet TZtouchXL)

KOMPATIBILITÄT

• Unterstützte Systeme: Voll kompatibel mit Furuno NavNet TZtouchXL Displays mit integrierter CHIRP Side-Scan-Funktion.

• Steckertyp: 12-Pin-Furuno-Stecker für direkte Verbindung ohne Adapter.

• Funktionsunterstützung: Aktiviert CHIRP Side-Scan und Temperaturanzeige.

• Einschränkungen: Nicht kompatibel mit älteren NavNet/GP-Modellen oder Displays ohne integrierten Side-Scan.

LIEFERUMFANG

• 455T-TM903 CHIRP Sidescan Geber

• Spiegelheckhalterung und Edelstahlschrauben

• 12-m-Kabel mit 12-Pin-Furuno-Stecker

• Installationsdokumentation

INSTALLATIONSHINWEISE

Der Geber muss am Spiegelheck in einem Bereich mit sauberem, ungestörtem Wasserfluss montiert werden. Meiden Sie Strakes, Stufen, Abläufe und andere Turbulenzquellen. Die Halterung muss korrekt ausgerichtet sein, um eine präzise Backbord-/Steuerbordabbildung zu gewährleisten. Führen Sie das Kabel durch eine wasserdichte Durchführung und halten Sie es fern von störanfälligen Leitungen. Die volle Funktionalität ist nur mit einem NavNet TZtouchXL Display gewährleistet.
