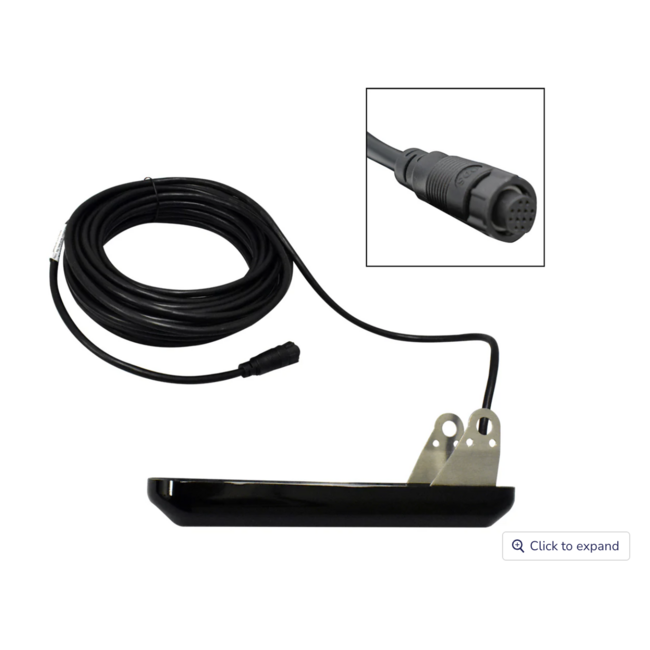

AIRMAR 225T-TM904 Sidescan Geber

Der AIRMAR 225T-TM904 ist ein hochfrequenter CHIRP Side-Scan Spiegelheckgeber, entwickelt für Schiffe, die die integrierte CHIRP Side-Scan-Funktion der Furuno NavNet TZtouch3 (TZT12F, TZT16F, TZT19F) und NavNet TZtouchXL (TZT10X, TZT13X, TZT16X) Multifunktionsdisplays nutzen. Mit 150 W pro Seite und einem 220–240 kHz CHIRP-Band liefert er hochauflösende, symmetrische Links-/Rechtsabbildungen für Strukturerkennung, Bodenanalyse und professionelle Vermessung. Das robuste Kunststoffgehäuse und die mitgelieferte Halterung eignen sich für verschiedene Rumpftypen.

Dieses Modell ist ideal für kleine bis mittelgroße Boote, Trailerboote, Arbeitsboote und anspruchsvolle Freizeitnutzer, die klare Side-Scan-Abdeckung ohne Durchbruchmontage benötigen. Die Spiegelheckmontage erleichtert Installation und Wartung und bietet dennoch stabile akustische Leistung. Ein integrierter Temperatursensor, ein 12-Pin-Furuno-Stecker und ein 12-m-Kabel sorgen für eine einfache Plug-and-Play-Integration.

EIGENSCHAFTEN

• Hochfrequenter CHIRP Side-Scan: Detaillierte laterale Abbildung im Bereich 220–240 kHz.

• Kompatibel mit TZtouch3 & TZtouchXL: Funktioniert mit integrierter Side-Scan-Funktion auf TZT12F, TZT16F, TZT19F sowie TZT10X, TZT13X und TZT16X.

• 150 W pro Seite: Liefert starke und konsistente akustische Rückmeldungen.

• Robustes Kunststoffgehäuse: Leicht und stoßfest, ideal für Spiegelmontage.

• Integrierter Temperatursensor: Präzise Messung der Wassertemperatur.

• Spiegelheckhalterung inklusive: Verstellbar und sicher montierbar.

• 12-Pin-Furuno-Schnittstelle: Direkte Plug-and-Play-Verbindung.

• 12-m-Kabel: Marinetaugliches Anschlusskabel im Lieferumfang.

HAUPTKOMPONENTEN

Spiegelheck-Sidescan-Geber
Kunststoffgehäuse mit hochfrequenten CHIRP-Elementen und integriertem Temperatursensor, ideal für Boote, bei denen keine Durchbruchmontage gewünscht ist.

Halterung und Montagematerial
Komplette, verstellbare Befestigungseinheit mit Edelstahlschrauben für präzise Montage am Spiegelheck.

Anschlusskabel (12 m)
Werksseitig montiertes marinetaugliches Kabel mit 12-Pin-Furuno-Stecker, bereit zur direkten Verbindung mit TZtouch3 und TZtouchXL Displays.

SPEZIFIKATIONEN

• Leistung: 150 W pro Seite

• Frequenz: 220–240 kHz (High-Frequency CHIRP)

• Material: Kunststoff

• Montage: Spiegelheckmontage

• Stecker: 12-Pin Furuno

• Kabellänge: 12 m

• Sensoren: Wassertemperatur

• Hauptfunktion: Hochfrequente CHIRP Side-Scan Bildgebung

• Kompatible MFDs:
  – TZtouch3: TZT12F / TZT16F / TZT19F
  – TZtouchXL: TZT10X / TZT13X / TZT16X

KOMPATIBILITÄT

• Unterstützte Systeme: Voll kompatibel mit Furuno NavNet TZtouch3 und TZtouchXL Displays mit integrierter CHIRP Side-Scan-Funktion.

• Steckertyp: 12-Pin-Furuno-Stecker; keine Adapter erforderlich.

• Funktionsunterstützung: Aktiviert CHIRP Side-Scan sowie Temperaturanzeige.

• Einschränkungen: Nicht kompatibel mit älteren NavNet- oder GP-Modellen ohne integrierte Side-Scan-Funktion.

LIEFERUMFANG

• 225T-TM904 CHIRP Sidescan Geber

• Spiegelheckhalterung und Edelstahlschrauben

• 12-m-Kabel mit 12-Pin-Stecker

• Installationsdokumentation

INSTALLATIONSHINWEISE

Der Geber muss am Spiegelheck in einem Bereich mit sauberem, ungestörtem Wasserstrom montiert werden. Meiden Sie Strakes, Stufen, Auslässe und andere Turbulenzquellen. Die Halterung muss korrekt ausgerichtet werden, um präzise Backbord-/Steuerbordabbildungen zu gewährleisten. Führen Sie das Kabel durch eine wasserdichte Durchführung und vermeiden Sie störanfällige Leitungen. Die volle Funktionalität ist nur mit einem NavNet TZtouch3 oder TZtouchXL Display gewährleistet.
