Der B175H trennt Fische nahe Wracks und Riffen mit hoher Auflösung. Sein fokussierter High-CHIRP-Schallkegel zeigt Fische und Bodenstrukturen direkt unter dem Boot im Detail bei bis zu 304 m Nenntiefe. Zur Auswahl der passenden Variante: Lesen Sie mehr.
Der AIRMAR B175H bietet hochauflösende Zieltrennung für Fischer, die Fische nahe Wracks, Riffen und Bodenstrukturen orten möchten. Seine Leistung von 1 kW und das High-CHIRP-Frequenzband von 130–210 kHz verbinden detaillierte Bodenechos mit der nötigen Auflösung, um Köderfische und Schwarmfische zu unterscheiden. Mit einer angegebenen maximalen Tiefe von 304 m (1.000 ft) eignet er sich für das Küsten- und Hochseeangeln, wenn eine fokussierte Darstellung einzelner Ziele im Vordergrund steht.

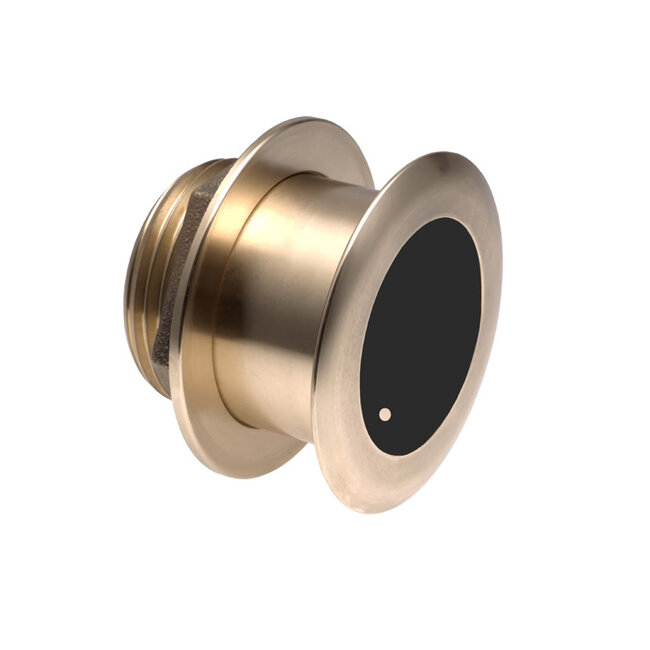

Das flache Bronzegehäuse sitzt nahezu bündig an einem GFK- oder Holzrumpf. Ein fest um 0°, 12° oder 20° geneigtes Geberelement gleicht die Rumpfaufkimmung am Montageort aus und richtet den Schallkegel ohne externen Ausgleichsblock nach unten. Der B175H misst Tiefe und Wassertemperatur mit schnell ansprechendem Temperatursensor.
Wählen Sie anhand der folgenden Hinweise die Variante mit dem zur Rumpfaufkimmung passenden Elementwinkel und dem für Ihr Sonargerät erforderlichen Anschluss. NC-Varianten verfügen über ein integriertes 12-m-Kabel mit offenen Kabelenden zur Verdrahtung mit kompatiblen Geräten. Mix and Match™-Varianten verfügen über ein integriertes 9-m-Kabel mit einem 12-poligen AIRMAR-Steckverbinder und benötigen ein CHIRP-Adapterkabel, das zu Ihrem Fishfinder oder Blackbox-Sonarmodul passt.
B175H Bronze-Durchbruchgeber
1-kW-High-CHIRP-Geber mit dem für Ihren Rumpf gewählten festen Neigungswinkel des internen Geberelements.
Integriertes Kabel mit gewähltem Anschluss
Je nach gewählter Variante mit einem 12-m-Kabel mit offenen Kabelenden oder einem 9-m-Kabel mit einem 12-poligen AIRMAR Mix and Match™-Steckverbinder.
Ohne Steckverbinder · 12-m-Kabel
AIRMAR Mix and Match™, 12-polig · 9-m-Kabel
Vergewissern Sie sich, dass Ihr Sonargerät den B175H unterstützt und mit dem gewählten Anschluss kompatibel ist. Prüfen Sie die Gerätekompatibilitätsfilter für bestätigte Furuno-Kombinationen; lassen Sie sich bei anderen Marken die Unterstützung vom Gerätehersteller bestätigen.
Vervollständigen Sie den Anschluss der Mix and Match™-Varianten mit einem 1 m langen AIRMAR Mix and Match™-CHIRP-Adapterkabel, das ebenfalls auf der Website erhältlich ist. Der Adapter ist nicht im Lieferumfang des Gebers enthalten.
Wählen Sie den Adapter passend zum Gebereingang Ihres kompatiblen Geräts.
Anschluss über offene Kabelenden
Optionale Kabelverlängerungen
Diese Verlängerungen sind für die Mix and Match™-Varianten vorgesehen und ersetzen nicht den erforderlichen Adapter.
Messen Sie die Rumpfaufkimmung am Montageort, bevor Sie den Elementwinkel auswählen. Installieren Sie den Geber durch eine Rumpfbohrung von 95 mm (3¾ in) an einer Stelle, an der er stets unter Wasser bleibt und die Wasserströmung frei von Turbulenzen ist. Richten Sie das geneigte Geberelement gemäß den Installationsanweisungen von AIRMAR aus, sodass der Schallkegel nach unten zeigt. Verlegen Sie das Kabel fern von elektrischen Störquellen und stellen Sie den für die gewählte Variante und das Sonargerät vorgesehenen Anschluss her.
